th315斗式提升機

產品介紹

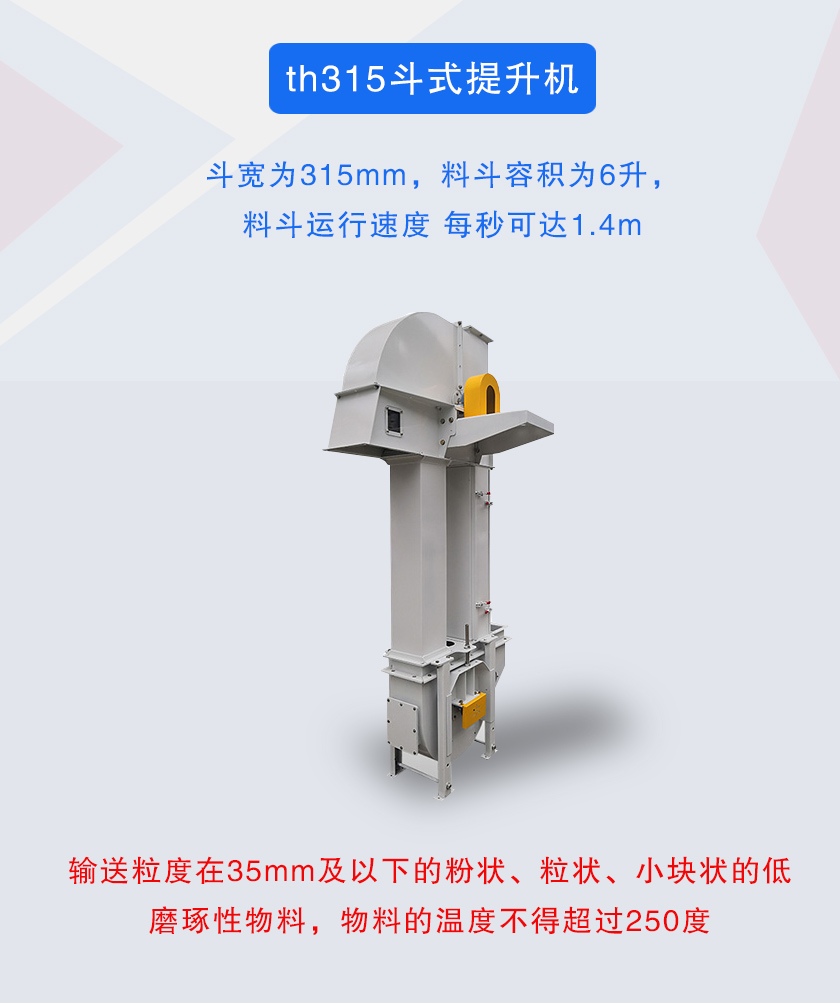

th315斗式提升機是采用圓環鏈條作為牽引件，斗寬為315mm，料斗容積為6升，料斗運行速度 每秒可達1.4m，主軸轉速每分鐘達42.5轉，為混合或重力方式卸料，掏取式裝料，適用輸送粒度在35mm及以下的粉狀、粒狀、小塊狀的低磨琢性物料，物料的溫度不得超過250度。

該系列斗式提升機備有二種料斗：ZH型(中深斗)一般適用于輸送濕的、易結塊、較難拋出的物料，如濕砂、化肥、堿肥、堿粉等。SH型(深斗)一般適用于輸送干燥的、松散易于拋出的物料，如水泥、碎石、煤塊等。

應用行業



th315斗式提升機主要用于食品、冶金、建材、化工、飼料、糧油、礦山等行業中各種粉狀、顆粒狀、小塊狀、具有磨琢性的大塊狀物料，輸送物料粒度為35mm，如水泥、化肥、碎礦石等。

突出優勢

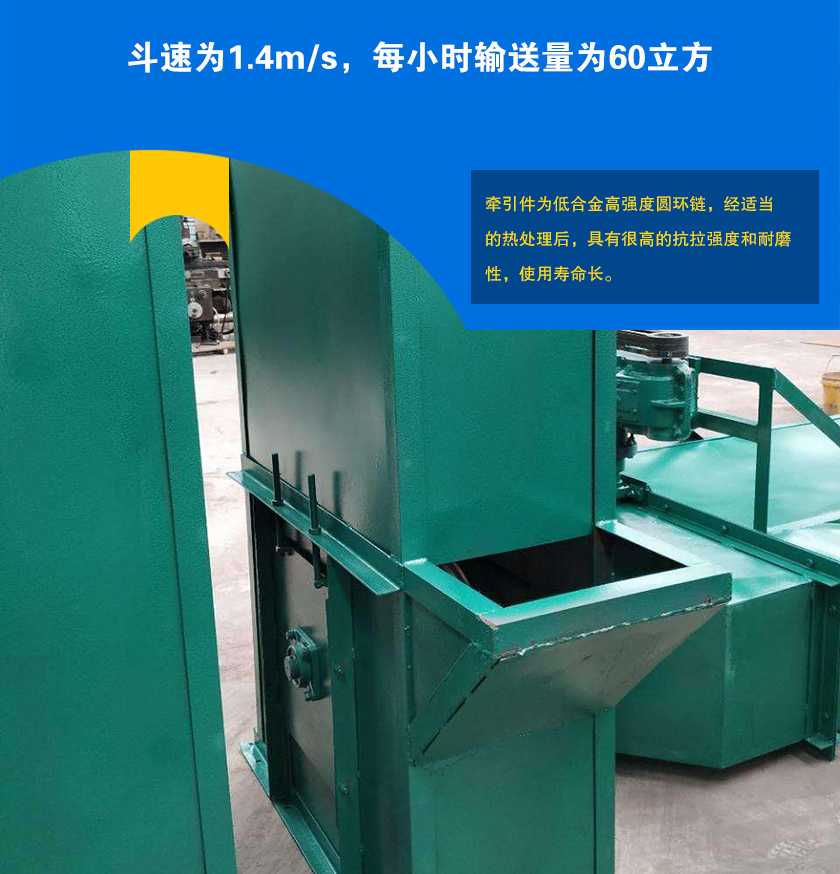

1、斗速為1.4m/s，每小時輸送量為60立方。

2、牽引件為低合金高強度圓環鏈，經適當?shù)臒崽幚砗?，具有很高的抗拉強度和耐磨性，使用壽命長。

3、機身下部采用了重錘杠桿式張緊裝置，即可實現自動張緊。一次安裝后不需調整，又可以保持恒定的張緊力，從而_機器的正常運轉，避免了打滑或脫鏈。

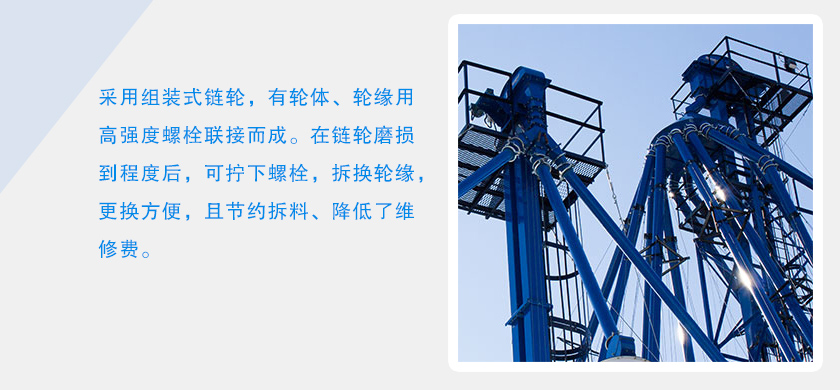

4、采用組裝式鏈輪，有輪體、輪緣用高強度螺栓聯接而成。在鏈輪磨損到程度后，可擰下螺栓，拆換輪緣，更換方便，且節約拆料、降低了維修費。

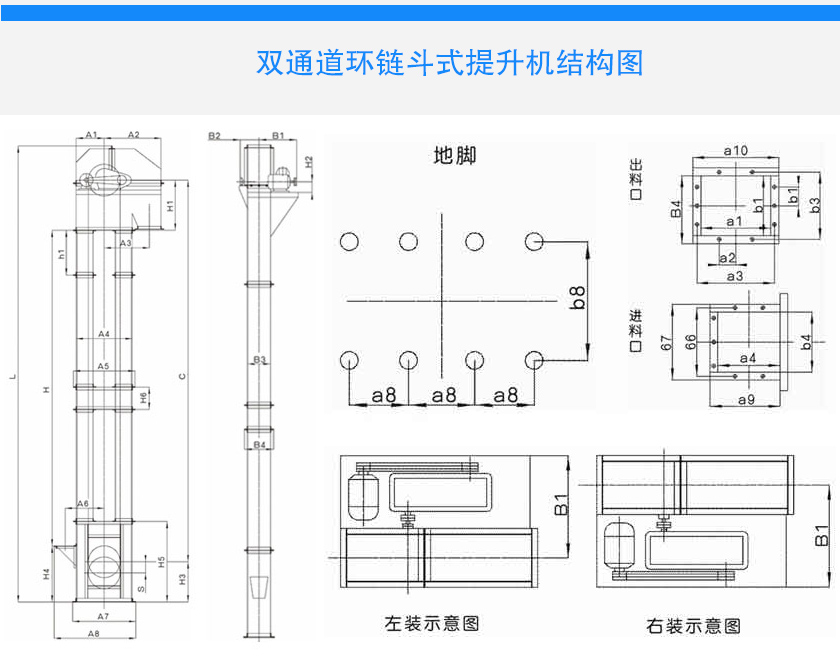

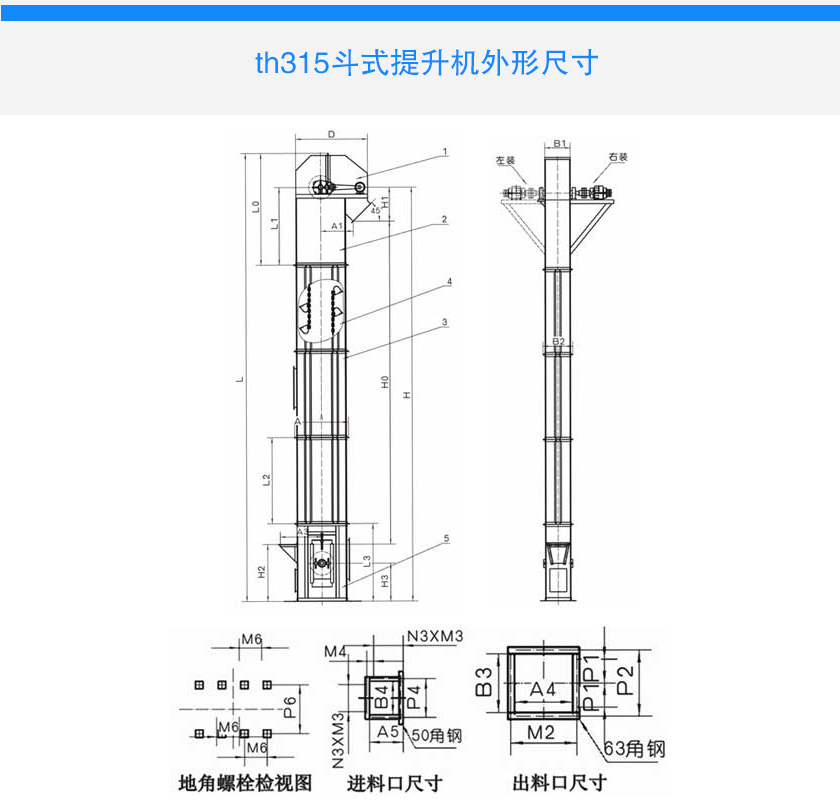

th315斗式提升機外形尺寸

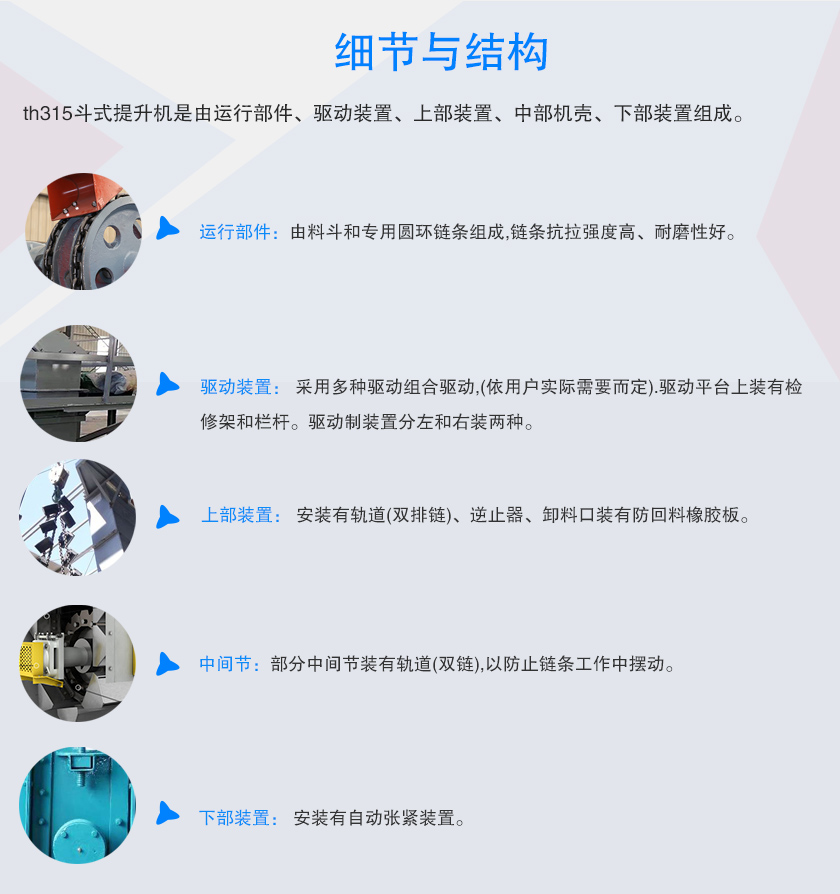

細節與結構

th315斗式提升機是由運行部件、驅動裝置、上部裝置、中部機殼、下部裝置組成。

運行部件---由料斗和專用圓環鏈條組成,鏈條抗拉強度高、耐磨性好。

驅動裝置---采用多種驅動組合驅動,(依用戶實際需要而定).驅動平臺上裝有檢修架和欄桿。驅動制裝置分左和右裝兩種。

上部裝置---安裝有軌道(雙排鏈)、逆止器、卸料口裝有防回料橡膠板。

中間節---部分中間節裝有軌道(雙鏈),以防止鏈條工作中擺動。

下部裝置---安裝有自動張緊裝置。

工作原理

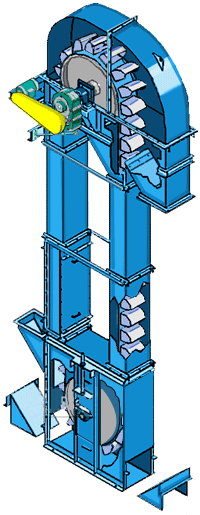

th315斗式提升機圓環鏈條圍繞在頭輪和底輪之間，畚斗按一定距離固定在牽引帶上，外殼將畚斗和牽引帶密封，物料由機座進入運動著的料斗，沿機筒提升，在機頭處物料由料斗拋出，經卸料管卸出機外。

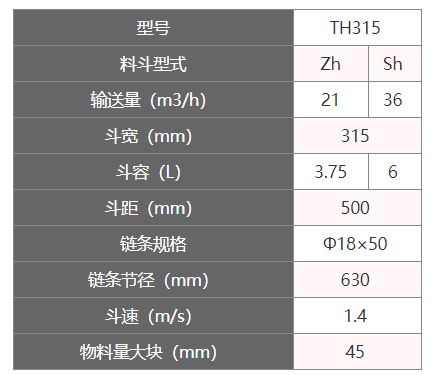

技術參數

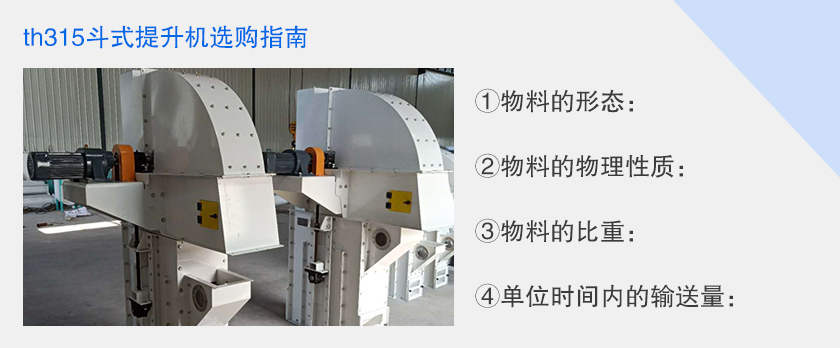

th315斗式提升機選購指南

①物料的形態：物料是粉狀還是顆粒狀還是小塊狀。物料的形態直接決定物料的卸料方式，常用規律為粉狀物料采用離心拋射卸料、塊狀物料采用重力卸料，而卸料方式的不同決定斗式提升機采用的料斗形式的不同，離心拋射卸料多采用淺斗和弧形斗，而重力卸料需采用深斗。

②物料的物理性質：物料有沒有吸附性或者粘稠度，是否含水。

③物料的比重：一般斗式提升機參數都是針對堆積比重在1.6以下的物料設計和計算的，太大的物料比重需要進行牽引力和傳動部分抗拉強度的計算。

④單位時間內的輸送量：th315斗式提升機料斗的類型不同則單位時間內提升的物料輸送量是不一樣的。輸送量是取決于料斗形式、斗速、物料比重、物料性質、料斗數量的一個綜合參數。

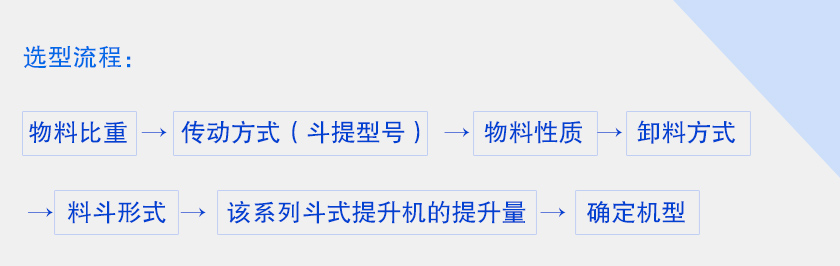

選型流程：

物料比重→傳動方式（斗提型號）→物料性質→卸料方式→料斗形式→該系列斗式提升機的提升量→確定機型。
