埋式刮板輸送機

產品介紹

埋式刮板輸送機即埋刮板輸送機，是借助于封閉的殼體內運動著的刮板鏈條而使散體物料按預定目標輸送的運輸設備，在結構上與刮板輸送機不同的地方在于由封閉斷面的機槽取代敞開的料槽，可以在水平、傾斜或垂直方向上輸送物料，可以多點加料或卸料，工藝布置靈活，密封性好。

行業應用

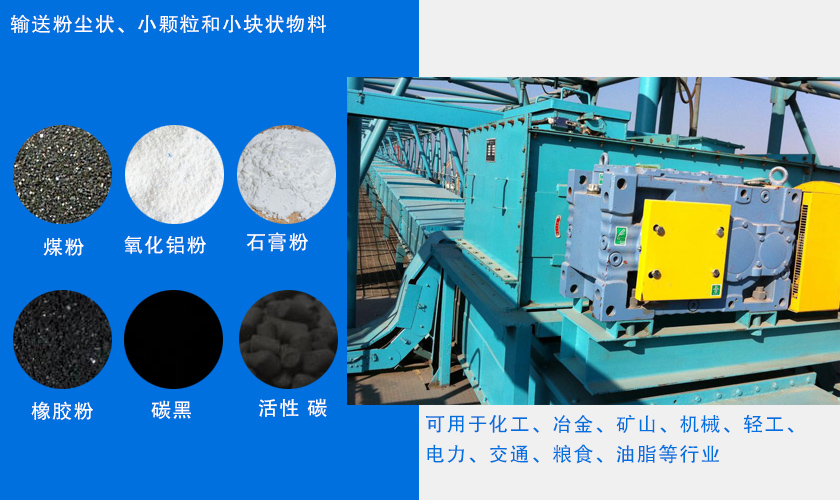

可用于化工、冶金、礦山、機械、輕工、電力、交通、糧食、油脂等行業輸送粉塵狀、小顆粒和小塊狀物料。

埋式刮板輸送機可輸送的物料舉例：煤粉、碎煤、煙灰、碳黑、碳酸氫銨、硫鐵礦粉、氯化銨、銅精礦粉、氧化鋁粉、石膏粉、石灰石粉、蘇打粉、尿素、活性 碳、氯化鈉、硅酸鈣、石棉粉、合成樹脂、橡膠粉、電石、陶土、合成肥料、粉粒狀農藥、硫酸鋇、硫銨、純堿、粉粒狀醫藥、小麥、大豆、大米、糖、淀粉、碎木碳、木片、鋸末、聚乙烯醇合成洗滌劑、飛灰磷肥等等。通用型埋式刮板輸送機不適應輸送高溫的、有毒的、易爆易燃的、磨損性很強的、腐蝕性很強的、粘附性很強的、懸浮性很強的、流動性特好的、堅硬的和脆性很大又不希望被破碎的物料。

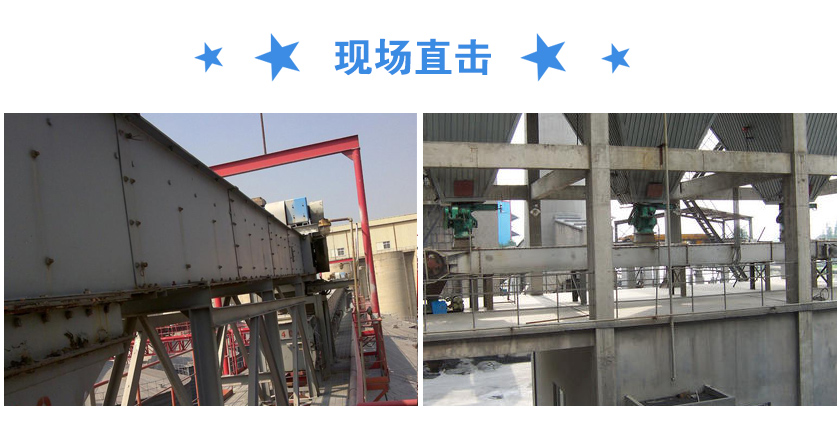

現場視頻

埋式刮板輸送機是借助，封閉的殼體內的刮板鏈條來輸送物料，密封性好，可水平、傾斜或垂直布置實現多點加料和卸料

突出優勢

1、輸送鏈采用高強度耐磨合金制成的套筒滾子板鏈結構，并經特殊工藝處理，具有強度高、摩擦系數小、使用壽命長等特點。

2、鏈條能自動張緊，可保證鏈條在長時間內始終處于適度張緊狀態下運行。省去了人工 及時而頻繁的張緊操作。

3、鏈條及刮板回程段由托輪支承運行，不僅省力減磨，而且通過回鏈若干托輪間撓度的自動變化，有助于鏈條的自動張緊。

4、驅動機構背負在機關上部與機殼自成一體。使整體安裝不需用地腳螺栓即可就地自由旋轉而運動。

5、運行速度采用YVP系列電機和進口變頻器組合控制，是 上先進調速方式。

6、進料方式采用兩側大尺寸通道分流進入，使回程鏈條及刮板與進料隔離，并以不變的大尺寸料層厚度向前輸送，有效杜絕了回程鏈條及刮板回帶物料的現象不再發生。

細節與結構

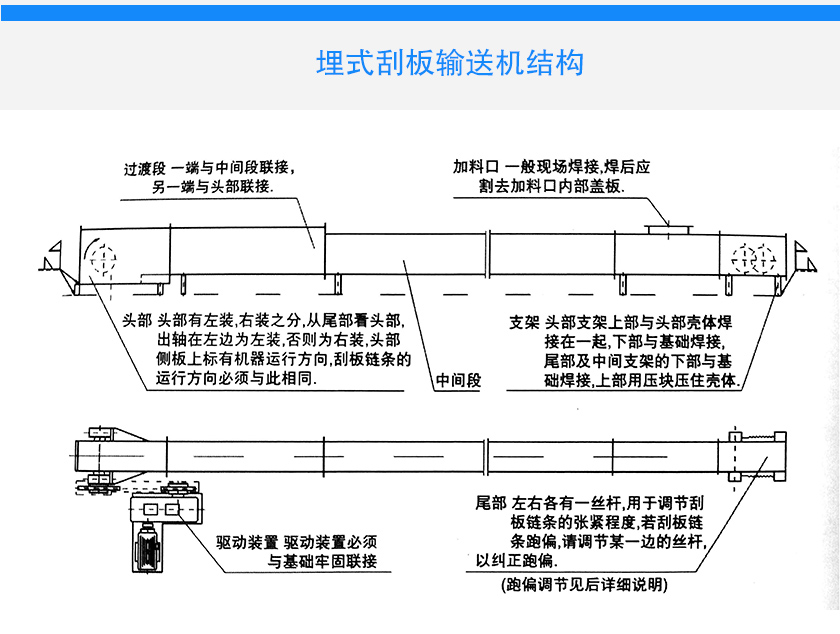

埋式刮板輸送機主要由頭部、中部、尾部組成。

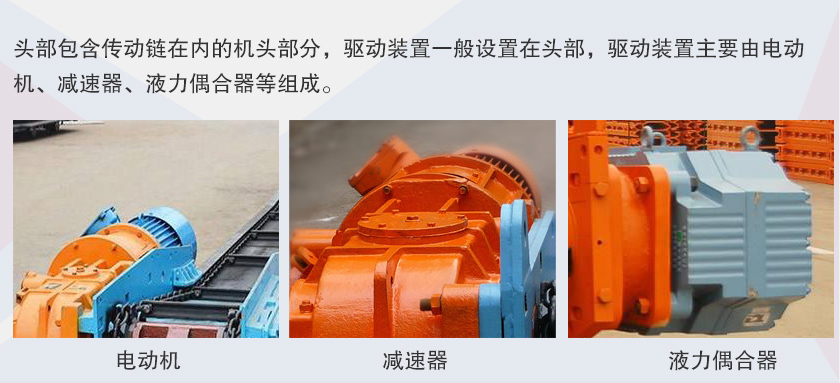

頭部包含傳動鏈在內的機頭部分，驅動裝置一般設置在頭部，驅動裝置主要由電動機、減速器、液力偶合器等組成。

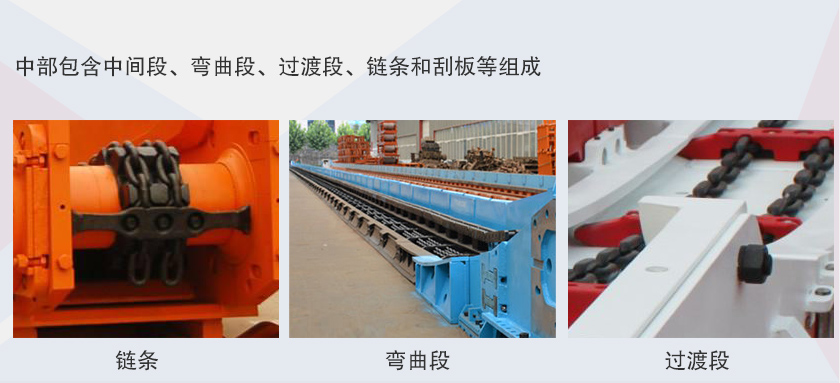

中部包含中間段、彎曲段、過渡段、鏈條和刮板等組成。

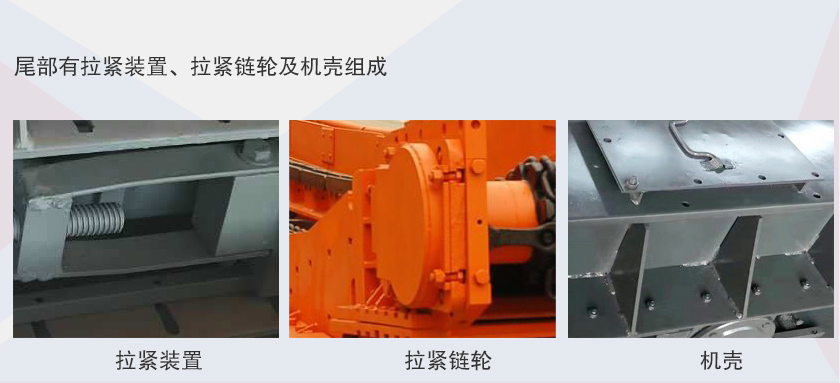

尾部有拉緊裝置、拉緊鏈輪及機殼組成。

工作原理

埋式刮板輸送機在水平輸送時，物料受到刮板鏈條在運動方向的壓力及物料自身重量的作用，在物料間產生了內摩擦力。這種摩擦力保證了料層之間的穩定狀態，并足以克服物料在機槽中移動而產生的外摩擦力，使物料形成連續整體的料流而被輸送。埋刮板輸送機在垂直提升時，物料受到刮板鏈條在運動方向的壓力，在物料中產生了橫方向的側面壓力，形成了物料的內摩擦力。同時由于下水平段的不斷給料，下部物料相繼對上部物料產生推移力。這種摩擦力和推移力足以克服物料在機槽中移動而產生的外摩擦阻力和物料自身的重量，使物料形成了連續整體的料流而被提升。

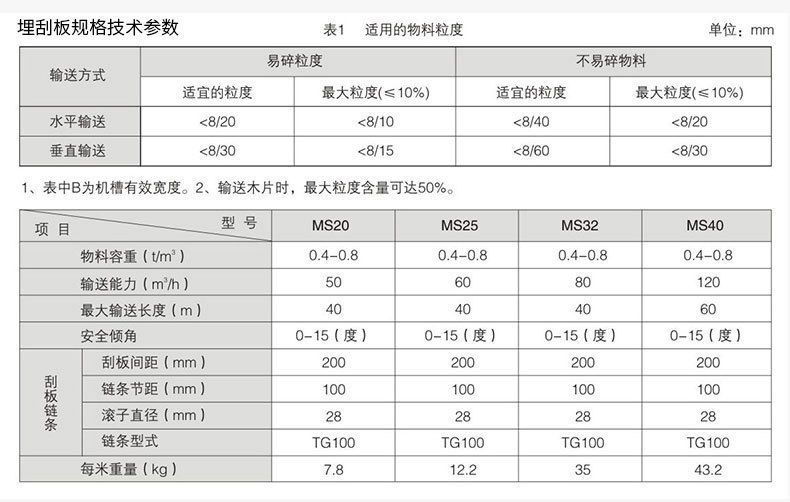

技術參數
