粉體螺旋上料機

產品介紹

粉體螺旋上料機主要用于輸送粉末狀物料，上下蓋板采用了較厚的鋼板牢固焊接而成，的形成了一個封閉空間，可以有效防止粉狀物料在輸送過程中的粉塵飛揚，還可根據現場情況安置隔爆裝置，輸送機外殼由鋼管通過法蘭將各段連接為整體，整體剛性好，大漢粉體螺旋上料機可以水平、傾斜或垂直布置，還可根據物料性質選擇碳鋼和不銹鋼兩種材質。

適用物料

粉體螺旋上料機廣泛應用于化工、建材、冶金、煤炭、糧食等行業，主要用于輸送粉末狀物料，如水泥、石膏粉、石灰粉、膩?zhàn)臃?、木屑、飼料、煤粉、除塵灰、粉煤灰、面粉、淀粉、花椒粉、塑料粉、鋁氧化粉等。

突出優勢

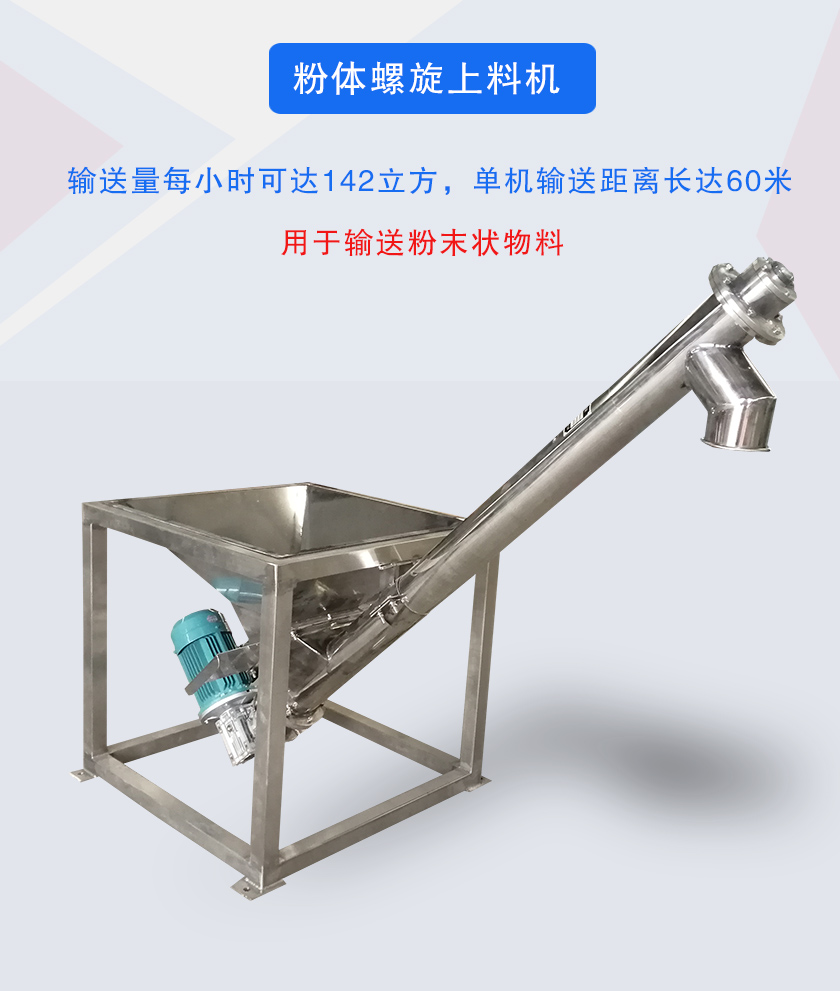

1、輸送量每小時可達142立方，單機輸送距離長達60米，還可根據用戶要求設計。

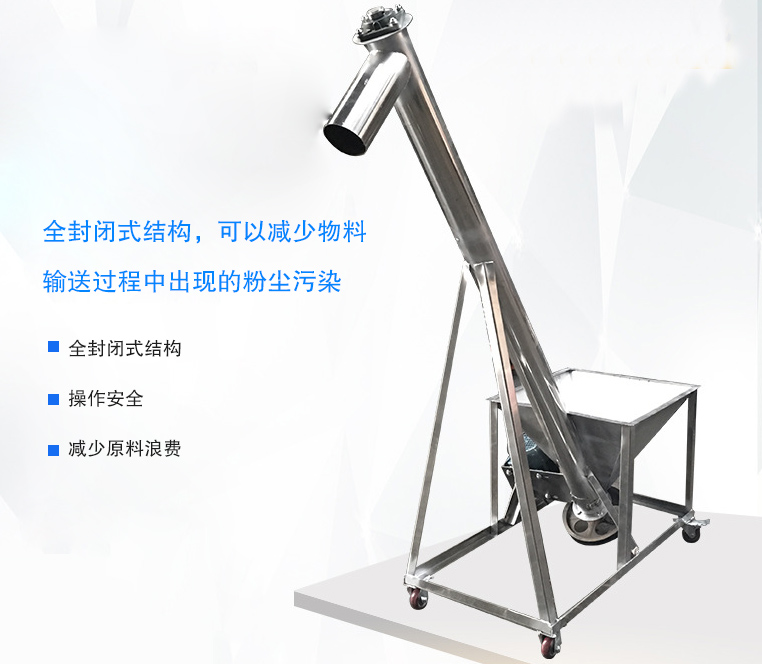

2、全封閉式結構，可以減少物料輸送過程中出現的粉塵污染，減少原料浪費，改善工作環境。

3、設備之間的連接管道上如果采用隔爆措施，操作安全。

4、進出料口可根據工作現場情況制成所需要的傾斜角度，并與其它配套設備的聯接固定。

細節與結構

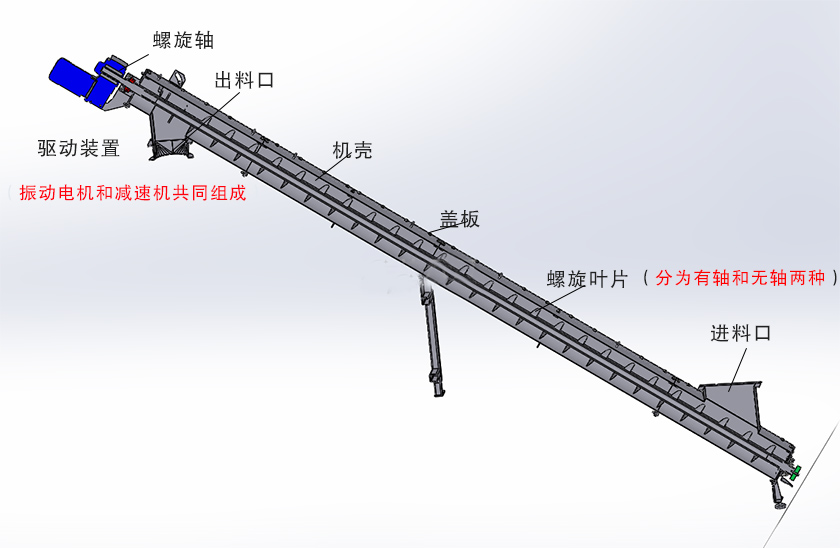

粉體螺旋上料機由驅動裝置，機殼、蓋板、螺旋軸、螺旋葉片、進料口、出料口等部件組成。

驅動裝置：由振動電機和減速機共同組成，

螺旋葉片：分為有軸和無軸兩種，無軸適合輸送粘性高、有水分的物料，具備抗纏繞性。

螺旋軸：中空，采用鋼管制成，強度高、重量輕、便于連接。

工作原理

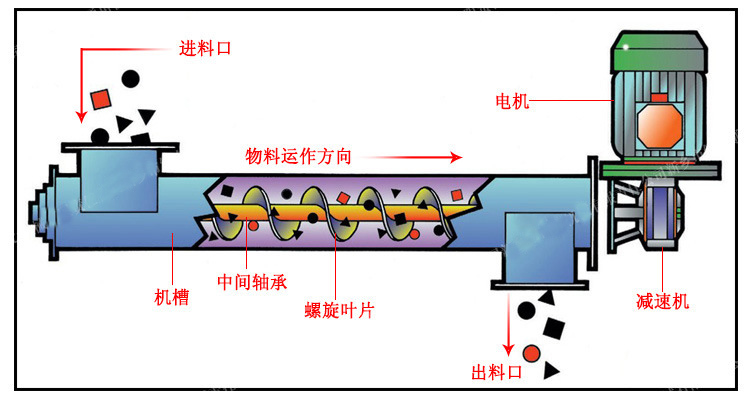

粉體螺旋上料機利用旋轉的螺旋葉片將物料推移，當螺旋軸轉動時,由于物料的重力及其與槽體壁所產生的摩擦力,使物料只能在葉片的推送下沿著輸送機的槽底向前移動。

技術參數

LS型	100	160	200	250	315	400	500	630	800	1000	1250
GX型			200	250	300	400	500
螺旋直徑	100	160	200	250	315	400	500	630	800	1000	1250
螺距	100	160	200	250	315	355	400	450	500	560	630
轉速（r/min）	140	120	90	90	75	75	60	60	45	35	30
輸送量QΦ=0.33（m3/h）	2.2	7.6	11	22	36.4	66.1	93.1	160	223	304	458
功率Pd 1=10m（KW）	1.1	1.5	2.2	2.4	3.2	5.1	4.1	8.6	12	16	24.4
功率Pd 1=30m（KW）	1.6	2.8	3.2	5.3	8.4	11	15.3	25.9	36	48	73.3
轉速（r/min）	120	90	75	75	60	60	45	45	35	30	20
輸送量QΦ=0.33（m3/h）	1.9	5.7	18	18	29.1	52.9	69.8	125	174	261	305
功率Pd 1=10m（KW）	1.0	1.3	2.1	2.1	2.9	4.1	4.7	6.8	9.4	14.1	16.5
功率Pd 1=30m（KW）	1.5	2.3	4.5	4.5	7	8.9	11.6	20.4	28.3	42.2	49.5
轉速（r/min）	90	75	60	60	45	45	35	35	30	20	16
輸送量QΦ=0.33（m3/h）	1.4	4.8	15	15	21.8	39.6	54.3	97	149	174	244
功率Pd 1=10m（KW）	0.9	1.2	1.9	1.9	2.5	3.4	4.3	5.4	8.1	9.5	13.3
功率Pd 1=30m（KW）	1.2	2.2	3.8	3.8	5.4	6.8	9.2	16	24.4	28.6	39.9
轉速（r/min）	75	60	45	45	35	35	30	30	20	16	13
輸送量QΦ=0.33（m3/h）	1.2	3.8	11	11	17	31.7	46.5	73.0	99.3	139	199
功率Pd 1=10m（KW）	0.75	1.1	1.6	1.6	2.1	3.1	3.7	4.6	5.7	7.7	11
功率Pd 1=30m（KW）	1.1	1.8	3.4	3.4	4.4	5.6	8	14	16.7	23.2	33

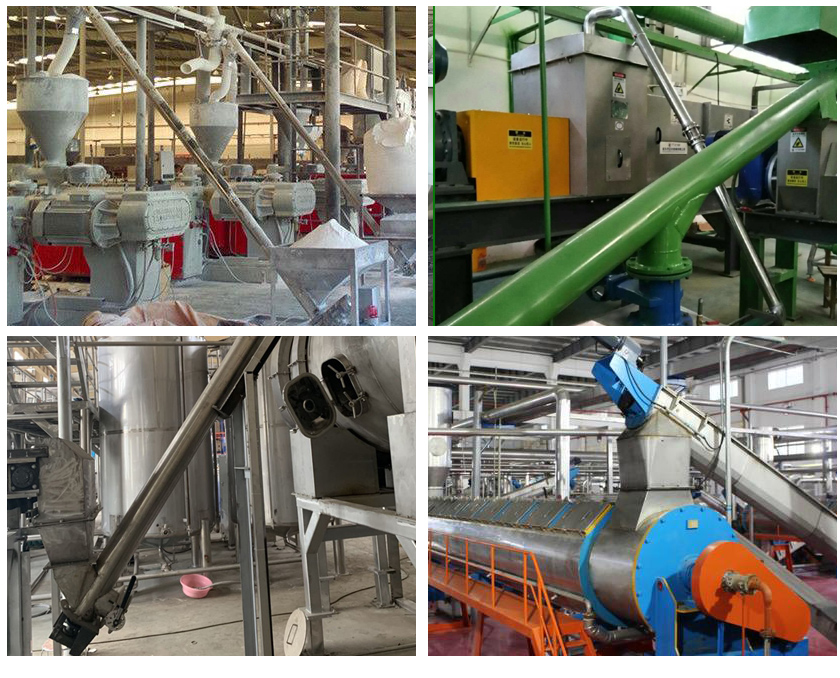

客戶案例
