水泥螺旋上料機

產品介紹

水泥螺旋上料機是用來輸送水泥等粉狀粉塵的輸送設備，由電機經減速機驅動螺旋軸將粉料從倉體中送往粉料稱中，水泥螺旋上料機分三節組裝，每?jī)晒?jié)中間設有中間支承，螺旋葉片為變螺距葉片，以便于運輸安裝，上料機通過萬向球鉸吊掛于粉料倉出料口上。螺旋輸送機另一端用鋼絲繩吊掛在粉料倉上，每一節上均有檢測孔和維修孔。 為了保證螺旋輸送機正常工作，粉料不得有結塊或異物，并應適當調整粉料卸料門，使粉料落量與螺旋輸送機輸送量相適應。

水泥螺旋上料機常用直徑165、219、273、323、407mm，尺寸及角度可根據用戶要求定制。

行業應用

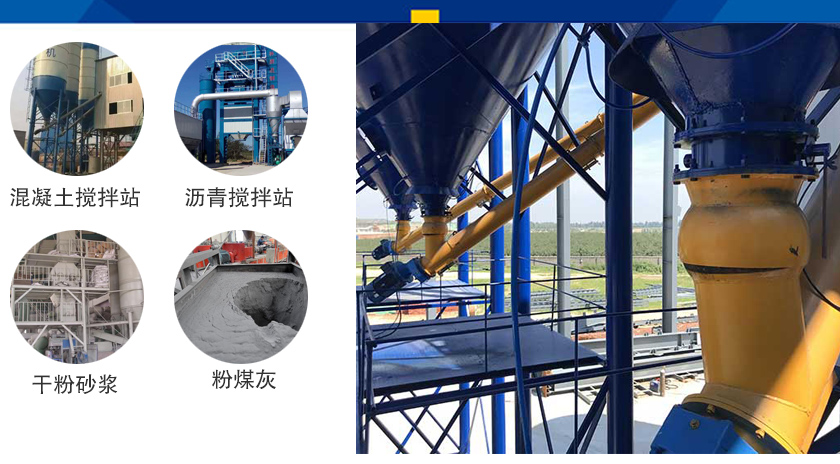

水泥螺旋上料機主要用于輸送水泥、粉煤灰、細砂等粉料及細微粒狀干料?？捎糜诨炷翑嚢枵尽r青攪拌站、干粉砂漿生產線輸送水泥、粉煤灰、礦粉、干砂等。

現場視頻



突出優勢

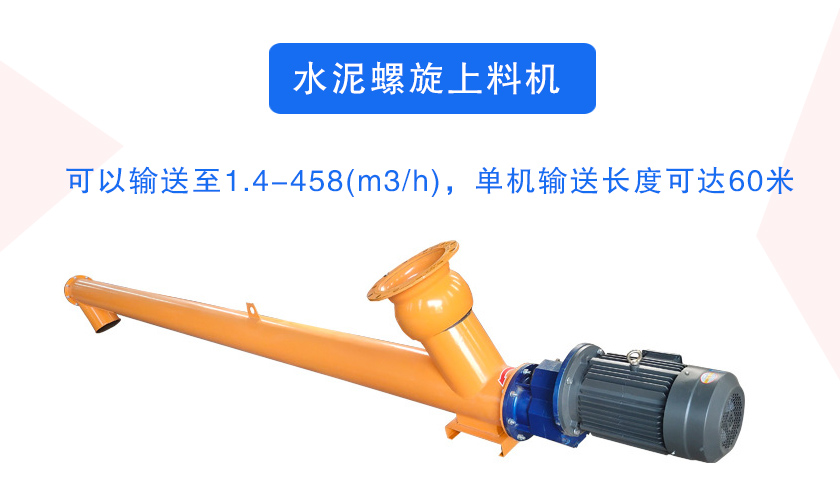

1、可以輸送至1.4-458(m3/h)，單機輸送長度可達60米。

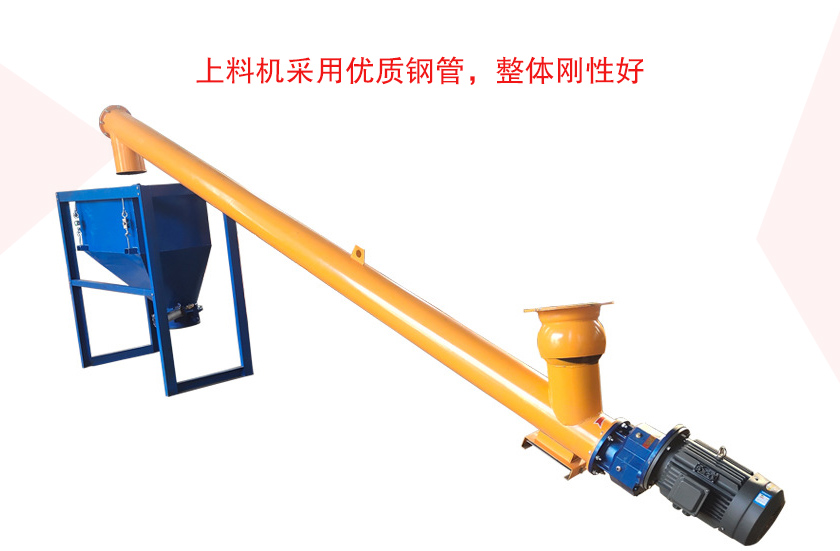

2、上料機采用優質鋼管，整體剛性好。

3、雙節距葉片，可減少水泥輸送過程中被壓縮的程度。

4、優質減速箱重型設計，具有轉矩大、噪音低等特點。

5、可選萬向球接，使安裝調節轉向更為方便。

6、一次成型螺旋葉片，雙節距設計，絕不堵料。

結構與細節

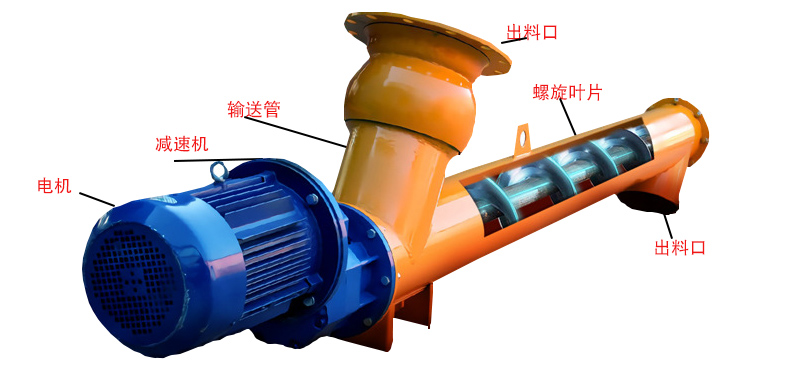

水泥螺旋上料機主要有進、出料口、電機、減速機、輸送管、螺旋葉片等部分組成。

進、出料口：可采用法蘭連接、布裝連接、布裝吊桿連接、萬向接口連接等多種形式。

輸送管：外管連接處設置了防滲水裝置，工藝孔也經過精心改良，避免由于雨水滲入引起管內水泥結塊而造成堵料、悶機事故的發生。

減速機：采用減速機，重型設計，具有轉矩大、噪音低

螺旋葉片：高強耐磨鋼制作的連續式螺旋葉片，制作成形后螺距誤差小于5mm且葉片表面光滑，了物料輸送的均勻、穩定性，從而了物料計量的重復精度。

工作原理

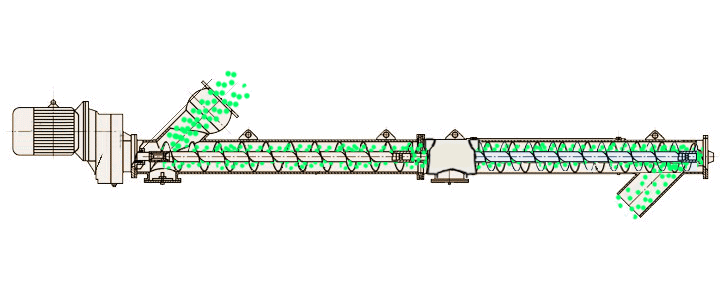

水泥螺旋上料機正常工作時，由電機傳動至減速箱帶動螺旋軸轉動，由螺旋葉片把物料推至前出料口，

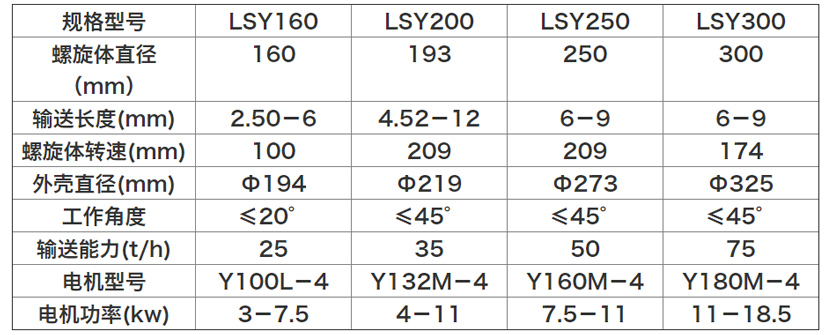

技術參數

水泥螺旋上料機選型須知

1、為了避免螺旋軸過分彎曲導致與外管摩擦，螺旋軸中部要加支承，還應進行繞度校核。中問支承是為減小螺旋輸送軸的徑向繞度而設置，這個部位工作條件惡劣。由于螺旋葉片在中間支承處間斷，所以支承沿軸線方向的長度及橫向尺寸應盡量減小，以防止物料在此處堵塞。這里的支承可采用支座軸承或法蘭支座等形式。

2、為了防止物料的微小質粒進入軸承，這里要采取可靠的防塵與潤滑設施，水泥螺旋上料機超載很敏感，易產生堵塞現象，為達到較好的輸送狀態，螺旋軸的螺距最好采取變螺距。下半部分的螺距要小于上半部分螺距，這種結構可防止物料超載堵塞現象。

3、各懸掛軸承應可靠地支承連接軸，不得使螺旋卡住或壓彎，懸掛軸承應安裝在連接軸的中心點，其端面距兩螺旋管軸端面的間隙應大于10mm 。
