產品介紹

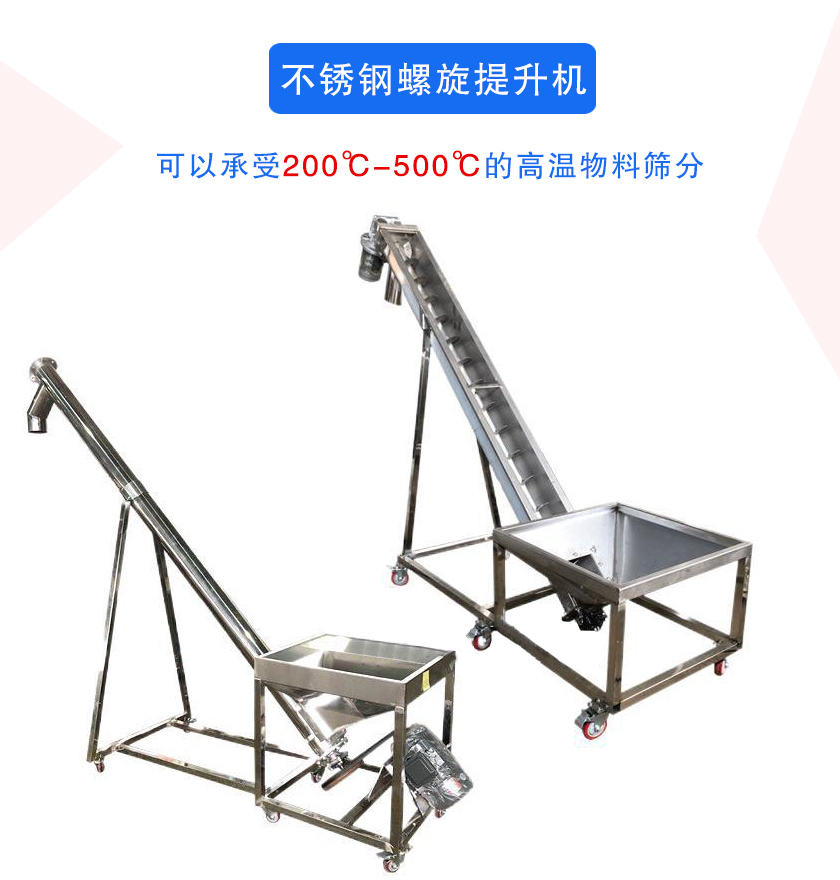

不銹鋼螺旋提升機是采用304或316不銹鋼材質制造而成，具有耐熱性、隔熱性、耐腐蝕、耐高溫等特點，可以承受200℃-500℃的高溫物料篩分，除了良好的耐熱和隔熱性能外，不銹鋼振動篩經過內外拋光打磨處理后更不易生銹，良好的清理性能可避免高溫物料受到污染，可以用在食品、醫藥等對衛生要求較為嚴格的行業。

行業應用

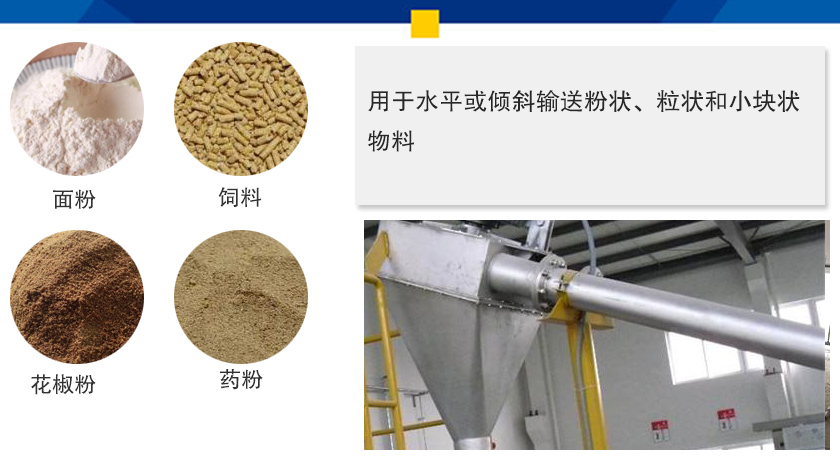

不銹鋼螺旋輸送機廣泛應用于各行業，如食品、調味品、農藥、獸藥、建材、化工、電力、冶金、煤礦炭、糧食等行業，適用于水平或傾斜輸送粉狀、粒狀和小塊狀物料，尤其適合食品、醫藥行業，滿足行業衛生標準，可輸送諸如面粉、飼料、花椒粉、藥粉等物料。

現場視頻



突出優勢

1、耐酸堿腐蝕：耐空氣、蒸汽、水等弱腐蝕介質和酸、堿、鹽等化學侵蝕性物料的腐蝕，不易產生腐蝕、點蝕或磨損。

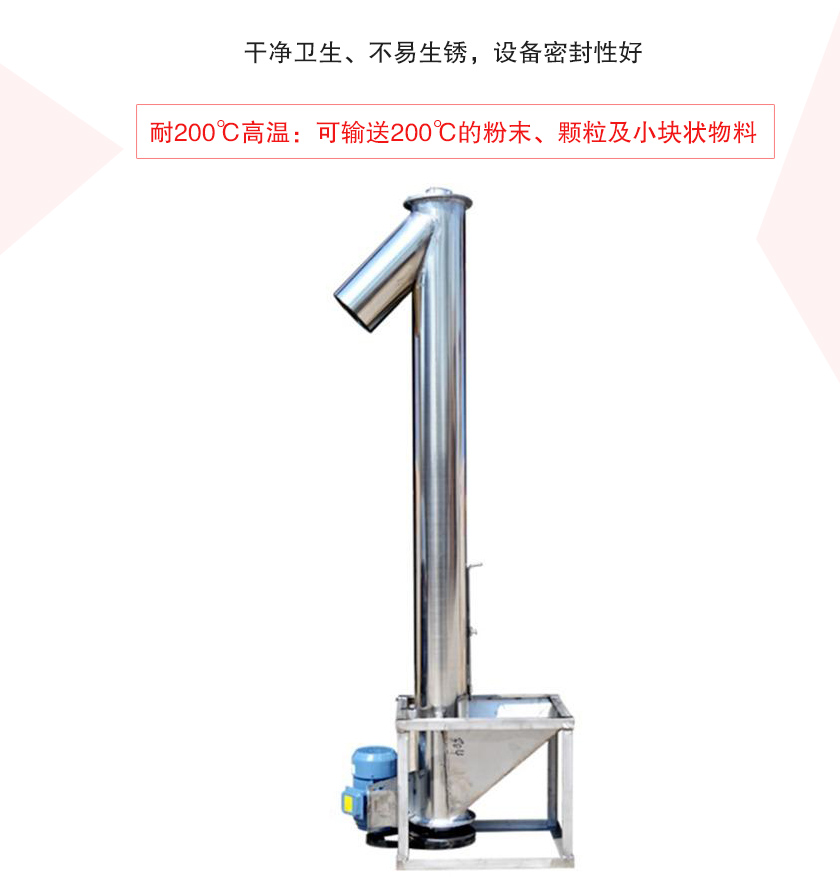

2、耐200℃高溫：可輸送200℃的粉末、顆粒及小塊狀物料。

3、不易生銹：304或316不銹鋼材質拋光處理，干凈衛生、不易生銹，設備密封性好，可以避免對輸送物料及環境造成污染。

4、易于清洗消毒：進料口下端帶有放料閥門，并且螺旋可反轉排料，所以排料、清洗都非常方便。

5、密封性好：整機采用無縫鋼管焊接而成，密封嚴謹，可減少輸送物料過程中粉粉塵飛揚等現象，從而可有效避免對環境的污染。

結構及細節

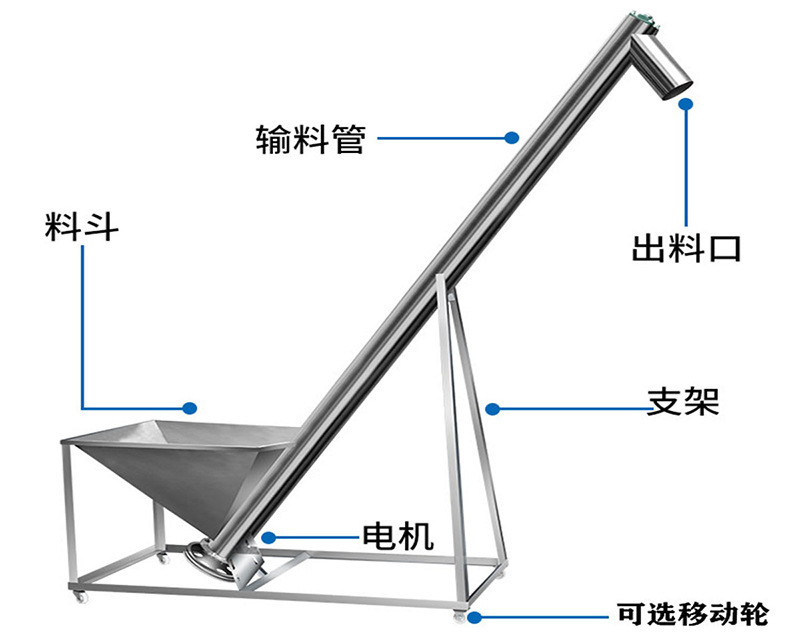

不銹鋼螺旋提升機主要由驅動裝置、中間軸承、螺旋軸、螺旋機本體、螺旋葉片、頭節、中間節、尾節、進出料裝置等部分組成。

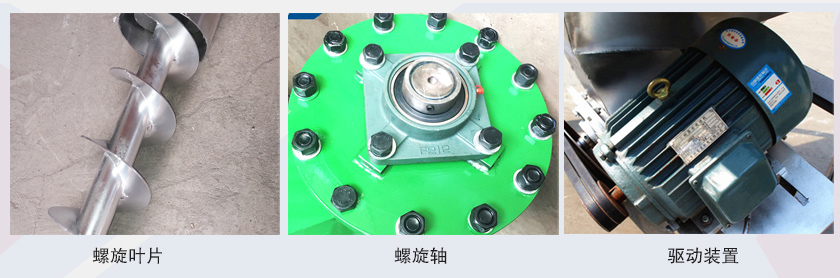

驅動裝置：由電機和減速機組成，驅動電機適用于380V、3相、50Hz，它的防護等級為IP55（戶外型），絕緣等級為F級。齒輪減速機組成，扭矩大，噪音低，不滲油。

螺旋軸：不銹鋼材質制成，中空設計，重量輕、便于連接。

螺旋葉片：不銹鋼螺旋葉片、適合輸送酸堿性、高溫物料。

工作原理

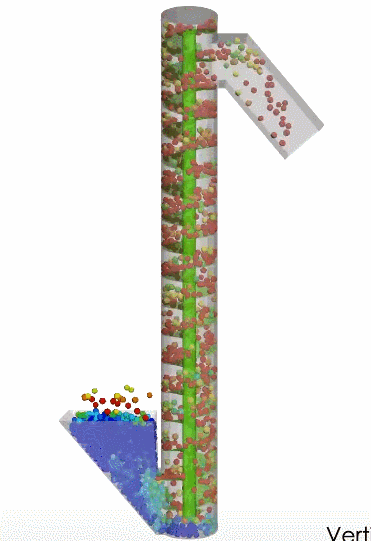

不銹鋼螺旋提升機內部有一根旋轉的螺旋軸，當螺旋軸轉動時,由于物料的重力及其與槽體壁所產生的摩擦力,使物料只能在葉片的推送下沿著輸送機的槽底向前移動，從而實現對物料的輸送。

技術參數

LS型	100	160	200	250	315	400	500	630	800	1000	1250
GX型			200	250	300	400	500
螺旋直徑	100	160	200	250	315	400	500	630	800	1000	1250
螺距	100	160	200	250	315	355	400	450	500	560	630
轉速（r/min）	140	120	90	90	75	75	60	60	45	35	30
輸送量QΦ=0.33（m3/h）	2.2	7.6	11	22	36.4	66.1	93.1	160	223	304	458
功率Pd 1=10m（KW）	1.1	1.5	2.2	2.4	3.2	5.1	4.1	8.6	12	16	24.4
功率Pd 1=30m（KW）	1.6	2.8	3.2	5.3	8.4	11	15.3	25.9	36	48	73.3
轉速（r/min）	120	90	75	75	60	60	45	45	35	30	20
輸送量QΦ=0.33（m3/h）	1.9	5.7	18	18	29.1	52.9	69.8	125	174	261	305
功率Pd 1=10m（KW）	1.0	1.3	2.1	2.1	2.9	4.1	4.7	6.8	9.4	14.1	16.5
功率Pd 1=30m（KW）	1.5	2.3	4.5	4.5	7	8.9	11.6	20.4	28.3	42.2	49.5
轉速（r/min）	90	75	60	60	45	45	35	35	30	20	16
輸送量QΦ=0.33（m3/h）	1.4	4.8	15	15	21.8	39.6	54.3	97	149	174	244
功率Pd 1=10m（KW）	0.9	1.2	1.9	1.9	2.5	3.4	4.3	5.4	8.1	9.5	13.3
功率Pd 1=30m（KW）	1.2	2.2	3.8	3.8	5.4	6.8	9.2	16	24.4	28.6	39.9
轉速（r/min）	75	60	45	45	35	35	30	30	20	16	13
輸送量QΦ=0.33（m3/h）	1.2	3.8	11	11	17	31.7	46.5	73.0	99.3	139	199
功率Pd 1=10m（KW）	0.75	1.1	1.6	1.6	2.1	3.1	3.7	4.6	5.7	7.7	11
功率Pd 1=30m（KW）	1.1	1.8	3.4	3.4	4.4	5.6	8	14	16.7	23.2	33
