小型螺旋提升機

小型螺旋提升機視頻

產品介紹

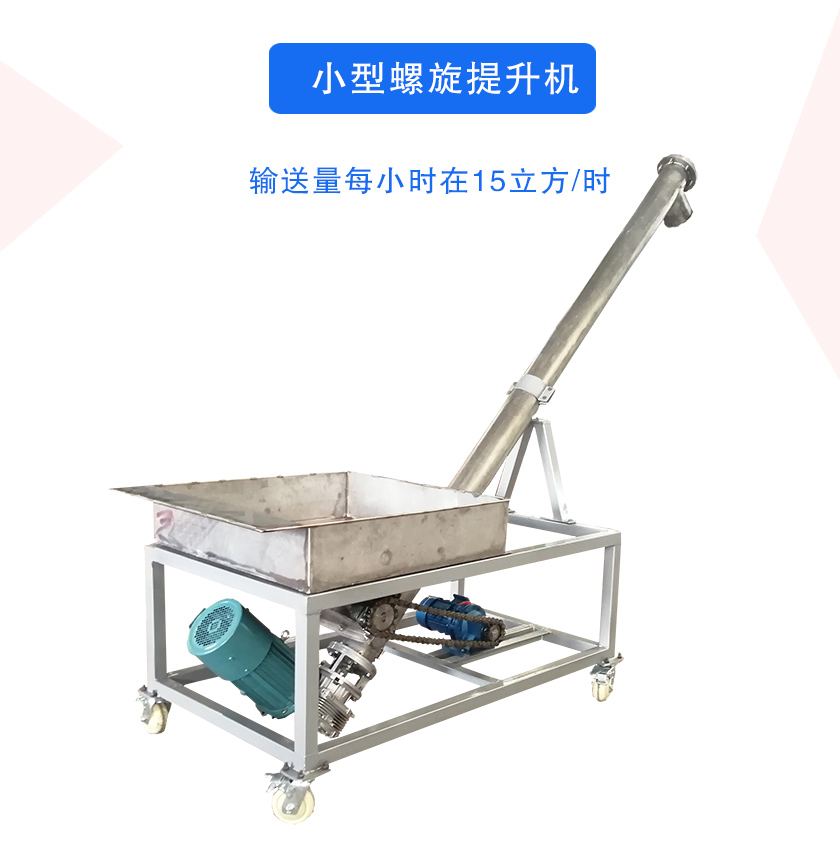

小型螺旋提升機主要用于較小輸送量的用戶而設計的一種小型號提升機，用于水平、傾斜或短距離輸送物料，輸送量每小時在15立方/時，適合輸送或攪拌粉、粒狀物料。

小型螺旋提升機型號

小型螺旋提升機螺旋直徑分為100mm、125mm、180mm、200mm等，主要是針對小批量用戶，輸送量可達15立方/時。

行業應用

小型螺旋提升機適用于建材、化工、電力、冶金、煤炭、糧食等行業，適用于水平、傾斜、垂直輸送粉狀、顆粒狀和小塊狀物料，如煤、灰、渣、水泥、糧食等，物料溫度不超過200℃。

現場視頻



突出優勢

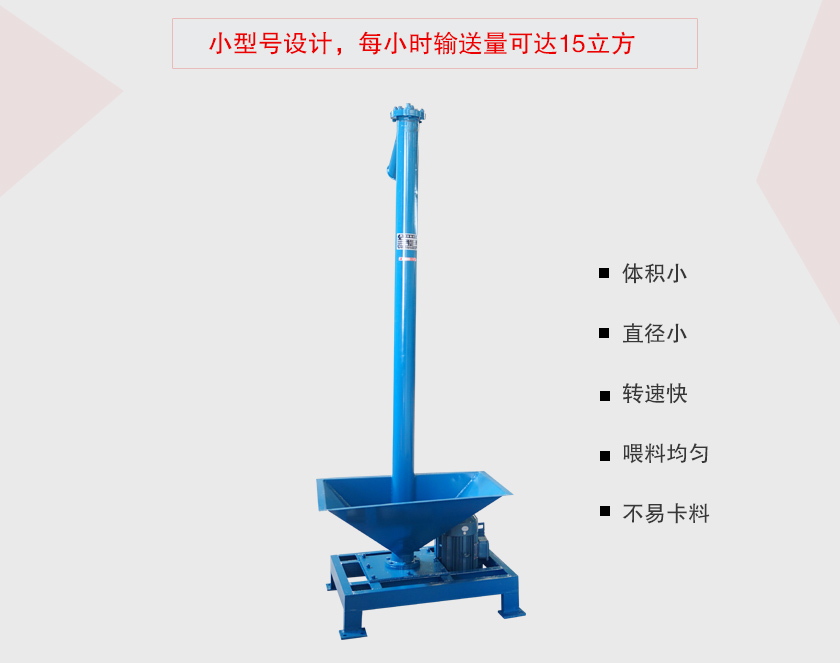

1、小型號設計，每小時輸送量可達15立方。

2、體積小、直徑小、轉速快，喂料均勻、不易卡料。

3、可多點裝料和卸料，輸送過程中還可同時完成混合、攪拌功能。

4、橫截面系數小、布置緊湊靈活，可水平、傾斜或垂直輸送。

5、可多點裝料和卸料，密封運輸，對環境污染小，可改善勞動條件。

結構及細節

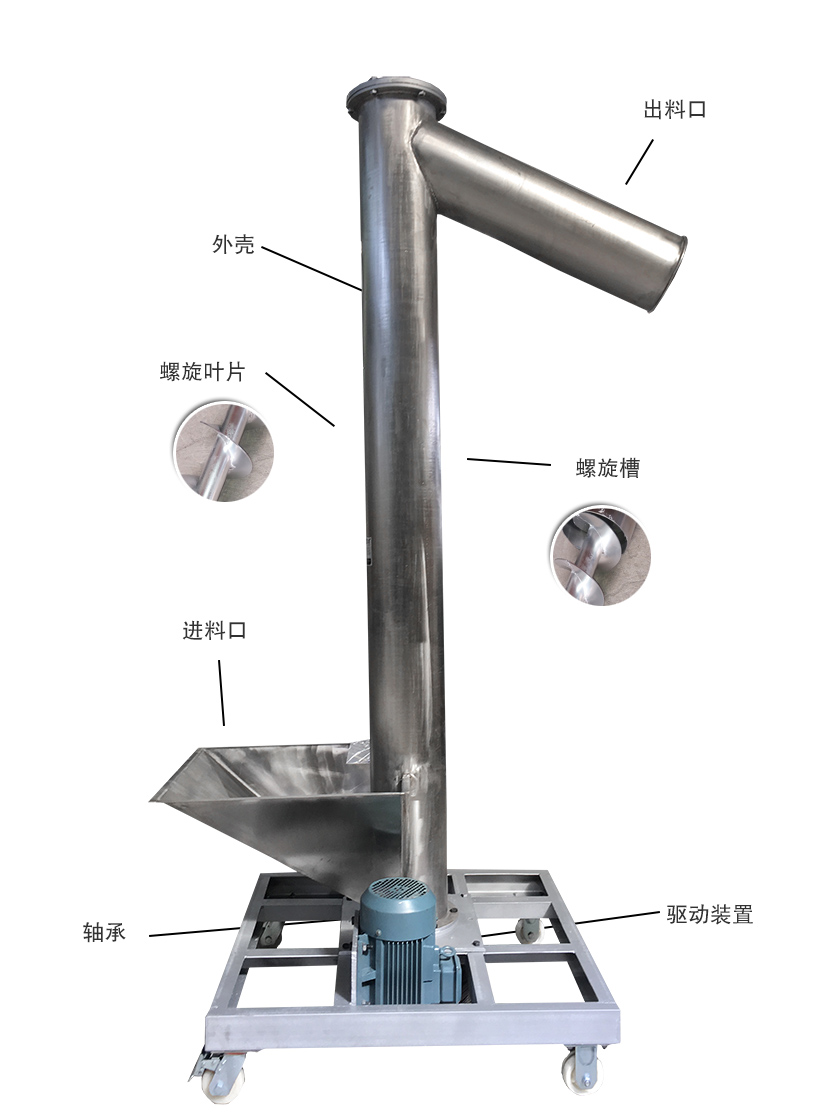

小型螺旋提升機主要由螺旋槽、螺旋葉片、外殼、進料口、出料口、驅動裝置、軸承等部分組成。

螺旋槽：用于支承螺旋軸、中間軸承和輸送物料。

螺旋葉片：采用3-8mm鋼板支撐，根據螺旋直徑以及輸送物料的性質選擇合適的厚度。

驅動裝置：是小型螺旋提升機的動力部分，分為單驅動和雙驅動兩種方式。

軸承：包括首、末端軸承和中間軸承，首、末端軸承設置在機槽外，安裝和維修方便，同時可避免粉塵進入軸承中。

工作原理

當物料進入小型螺旋提升機固定機槽內時，由于物料的重力及其與機槽間的摩擦力作用，堆積在機槽下部的物料不斷隨著螺旋體旋轉，在旋轉著的螺旋葉片的推動下向前移動，以此來完成物料的輸送。

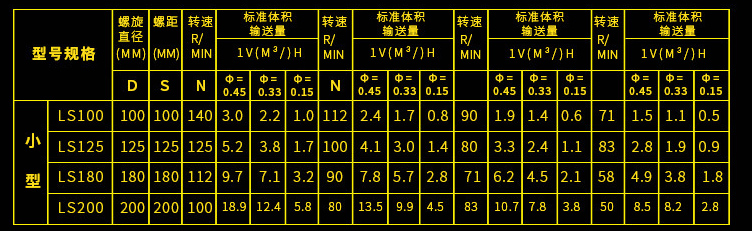

技術參數

LS型	100	160	200	250	315	400	500	630	800	1000	1250
GX型			200	250	300	400	500
螺旋直徑	100	160	200	250	315	400	500	630	800	1000	1250
螺距	100	160	200	250	315	355	400	450	500	560	630
轉速（r/min）	140	120	90	90	75	75	60	60	45	35	30
輸送量QΦ=0.33（m3/h）	2.2	7.6	11	22	36.4	66.1	93.1	160	223	304	458
功率Pd 1=10m（KW）	1.1	1.5	2.2	2.4	3.2	5.1	4.1	8.6	12	16	24.4
功率Pd 1=30m（KW）	1.6	2.8	3.2	5.3	8.4	11	15.3	25.9	36	48	73.3
轉速（r/min）	120	90	75	75	60	60	45	45	35	30	20
輸送量QΦ=0.33（m3/h）	1.9	5.7	18	18	29.1	52.9	69.8	125	174	261	305
功率Pd 1=10m（KW）	1.0	1.3	2.1	2.1	2.9	4.1	4.7	6.8	9.4	14.1	16.5
功率Pd 1=30m（KW）	1.5	2.3	4.5	4.5	7	8.9	11.6	20.4	28.3	42.2	49.5
轉速（r/min）	90	75	60	60	45	45	35	35	30	20	16
輸送量QΦ=0.33（m3/h）	1.4	4.8	15	15	21.8	39.6	54.3	97	149	174	244
功率Pd 1=10m（KW）	0.9	1.2	1.9	1.9	2.5	3.4	4.3	5.4	8.1	9.5	13.3
功率Pd 1=30m（KW）	1.2	2.2	3.8	3.8	5.4	6.8	9.2	16	24.4	28.6	39.9
轉速（r/min）	75	60	45	45	35	35	30	30	20	16	13
輸送量QΦ=0.33（m3/h）	1.2	3.8	11	11	17	31.7	46.5	73.0	99.3	139	199
功率Pd 1=10m（KW）	0.75	1.1	1.6	1.6	2.1	3.1	3.7	4.6	5.7	7.7	11
功率Pd 1=30m（KW）	1.1	1.8	3.4	3.4	4.4	5.6	8	14	16.7	23.2	33
