水泥螺旋輸送機型號及參數

發布時間：2024-08-22 16:21:39 作 者：姚思丹

水泥螺旋輸送機是一種常用的輸送設備，其主要構成部分是螺旋體，通過螺旋體的旋轉運動，將物料沿著輸送機的螺旋軸線方向輸送，廣泛應用于水泥、建材、化工、冶金等行業中，用于輸送顆粒狀和粉狀物料。不同型號的水泥螺旋輸送機具有不同的參數和特點。了解不同型號的水泥螺旋輸送機及其參數可以幫助用戶選擇合適的設備，提高生產效率，確保輸送效果。

用戶在選擇水泥螺旋輸送機時會格外注重機器的型號，型號的不同也決定著機器運輸量和運輸效率的差別。小編今天給大家分享一下水泥螺旋輸送機的型號以及參數。

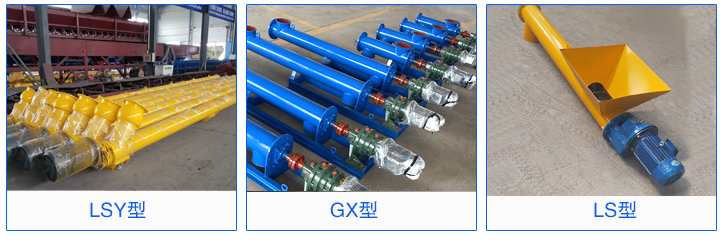

水泥螺旋輸送機主要以LSY型為主，也有GX和LS，但這知識水泥螺旋輸送機的機型，每一個機型又有多種不同的型號。

一．LSY型，此類型的輸送機可以輸送煤粉，蘇打以及水泥，以下是輸送水泥的一些參考數據。

型號	LSY160-4.5	LSY200-6	LSY200-9	LSY250-9	LSY250-12
螺旋體直徑	Æ168	Æ193	Æ193	Æ242	Æ242
螺旋體轉速（r/min）	100	260	260	216	216
機殼直徑	Æ194	Æ219	Æ219	Æ273	Æ273
輸送長度	4.5	6	9	9	12
輸送能力（t/h）	25	35	35	50	50
工作角度（°）	≤20	≤45	≤45	≤45	≤45
電機型號	Y112M-4	Y132M-4	Y160M-4	Y160L-4	Y160L-4
功率	4	7.5	11	15	15

型號：LSY160-2.5，螺旋直徑160mm，長度2.5m，輸送量25t/h，電機型號Y100L-4。

LSY200-6，螺旋直徑185mm，長度6m，輸送量35t/h，電機型號Y132S-4。

LSY300-9，螺旋直徑305mm，長度9m，輸送量75t/h，電機型號Y180L-4。

二．GX型，無軸螺旋輸送機適宜運輸水泥等濕性，粘液物料，以下是輸送水泥時的一些參考數據。

LS型	100	160	200	250	315	400	500	630	800	1000	1250
GX型			200	250	300	400	500
螺旋直徑	100	160	200	250	315	400	500	630	800	1000	1250
螺距	100	160	200	250	315	355	400	450	500	560	630
轉速（r/min）	140	120	90	90	75	75	60	60	45	35	30
輸送量QΦ=0.33（m3/h）	2.2	7.6	11	22	36.4	66.1	93.1	160	223	304	458
功率Pd 1=10m（KW）	1.1	1.5	2.2	2.4	3.2	5.1	4.1	8.6	12	16	24.4
功率Pd 1=30m（KW）	1.6	2.8	3.2	5.3	8.4	11	15.3	25.9	36	48	73.3
轉速（r/min）	120	90	75	75	60	60	45	45	35	30	20
輸送量QΦ=0.33（m3/h）	1.9	5.7	18	18	29.1	52.9	69.8	125	174	261	305
功率Pd 1=10m（KW）	1.0	1.3	2.1	2.1	2.9	4.1	4.7	6.8	9.4	14.1	16.5
功率Pd 1=30m（KW）	1.5	2.3	4.5	4.5	7	8.9	11.6	20.4	28.3	42.2	49.5
轉速（r/min）	90	75	60	60	45	45	35	35	30	20	16
輸送量QΦ=0.33（m3/h）	1.4	4.8	15	15	21.8	39.6	54.3	97	149	174	244
功率Pd 1=10m（KW）	0.9	1.2	1.9	1.9	2.5	3.4	4.3	5.4	8.1	9.5	13.3
功率Pd 1=30m（KW）	1.2	2.2	3.8	3.8	5.4	6.8	9.2	16	24.4	28.6	39.9
轉速（r/min）	75	60	45	45	35	35	30	30	20	16	13
輸送量QΦ=0.33（m3/h）	1.2	3.8	11	11	17	31.7	46.5	73.0	99.3	139	199
功率Pd 1=10m（KW）	0.75	1.1	1.6	1.6	2.1	3.1	3.7	4.6	5.7	7.7	11
功率Pd 1=30m（KW）	1.1	1.8	3.4	3.4	4.4	5.6	8	14	16.7	23.2	33

型號:GX150，螺距150mm，螺旋轉速190r/min，輸出量4.1m³/h。

GX300，螺距240mm，螺旋轉速75r/min，輸出量21.2m³/h。

GX900，螺距480mm，螺旋轉速20r/min，輸出量134.5m³/h。

三．LS型，LS是GX的升級換代版本，以下是輸送水泥時的一些參考數據。

型號 規格		螺旋 直徑 mm D	螺距 mm s	轉速 r/min n	標準體積輸送量			轉速 r/min	標準體積輸送量			轉速 r/min	標準體積輸送量			轉速 r/min	標準體積輸送量
					Iv(m3/h)				Iv(m3/h)				Iv(m3/h)				Iv(m3/h)
					￠	￠	￠	￠	￠	￠	￠	￠	￠	￠	￠	￠	￠	￠	￠
					0.45	0.33	0.15	n	0.45	0.33	0.15	n	0.45	0.33	0.15	n	0.45	0.33	0.15
小 型	LS100	100	100	140	3.0	2.2	1.0	112	2.4	1.7	0.8	90	1.9	1.4	0.6	71	1.5	1.1	0.5
	LS125	125	125	125	5.2	3.8	1.7	100	4.1	3.0	1.4	80	3.3	2.4	1.1	63	2.6	1.9	0.9
	LS160	160	160	112	9.7	7.1	3.2	90	7.8	5.7	2.6	71	6.2	4.5	2.1	56	4.9	3.6	1.6
	LS200	200	200	100	16.9	12.4	5.6	80	13.5	9.9	4.5	63	10.7	7.8	3.6	50	8.5	6.2	2.8
中 型	LS250	250	250	90	29.7	21.8	9.9	71	23.5	17.2	7.8	56	18.5	13.6	6.2	45	14.9	10.9	5.0
	LS315	315	315	80	52.9	38.8	17.6	63	41.6	30.5	13.9	50	33.1	24.2	11.0	40	26.4	19.4	8.8
	LS400	400	355	71	85.3	62.5	28.4	56	67.3	49.3	22.4	45	54.1	39.6	18	36	43.2	31.7	14.4
大 型	LS500	500	400	63	133.2	97.7	44.4	50	105.8	77.6	35.3	40	84.6	62.0	28.2	32	67.7	49.6	22.6
	LS630	630	450	50	188.9	138.5	63.0	40	151.1	110.8	50.4	32	120.9	88.6	40.3	25	94.4	69.3	31.5
	LS800	800	500	40	270.7	198.5	90.2	32	216.6	158.8	72.2	25	169.2	124.1	56.4	20	135.4	99.3	45.1
大 型	LS1000	1000	560	32	379.0	277.9	126.3	25	296.1	217.1	98.7	20	236.9	173.7	79.0	16	189.5	139.0	63.2
	LS1250	1250	630	25	520.5	381.7	173.5	20	416.4	305.4	138.8	16	333.1	244.3	111.0	13	270.7	198.5	90.2

規  格		主要技術性能	驅動裝置	驅動裝置				重量 （kg）
直徑	長度 （m）	產量 （水泥） t/h	轉速 min<-1	減速機		電動機
				型號	速比	型號	功率 （kw）
GX200	-10	9	60	JZQ250	23.34	Y90S-4	1.1	726
GX200	-20	9	60	JZQ250	23.34	Y90L-4	1.5	1258
GX250	-10	15.6	60	JZQ250	23.34	Y100L2-4	2.2	960
GX250	-20	15.6	60	JZQ250	23.34	Y100L1-4	3	1750
GX300	-10	21.2	60	JZQ350	23.34	Y100L2-4	3	1373
GX300	-20	21.2	60	JZQ350	23.34	Y112M-4	4	2346
GX400	-10	51	60	JZQ400	23.34	Y132S-4	5.5	1911
GX400	-20	51	60	JZQ500	23.34	Y160M-4	11	2049
GX500	-10	87.5	60	JZQ400	23.34	Y132M-4	7.5	2381
GX500	-20	87.5	60	JZQ650	23.34	Y180M-4	18.5	5389
GX600	-10	134.2	45	JZQ750	23.34	Y180L-4	22	3880
GX600	-10	134.2	45	JZQ850	23.34	Y250M-4	55	7090

名 稱			LSY100	LSY120	LSY140	LSY160	LSY200	LSY250	LSY300	LSY400
外殼管直徑			Φ114	Φ133	Φ168	Φ194	Φ219	Φ273	Φ325	Φ402
允許工作角度(α))			0°～60°	0°～60°	0°～60°	0°～60°	0°～60°	0°～60°	0°～60°	0°～60°
輸送能力			8	10	12	14	15	18	20	25
輸送能力(t/h)			6	12	17	28	45	70	130	150
電機	型號	L≤7	Y90S-4	Y100L1-4	Y100L2-4	Y132S-4	Y132M-4	Y160M-6	Y160L-4 Y180M-4	Y180L-4
	功率KW		1.1	2.2	3	5.5	7.5	11	15-18.5	22
	型號	L＞7	Y100L1-4	Y100L2-4	Y112M-4	Y132M-4	Y160M-6	Y160L-4 Y180M-4	Y180M-4 Y180L-4	YH200L-4
	功率KW		2.2	3	4	7.5	11	15	18.5-22	20-30

LS型的型號規格可以分為小型，中型，大型，特大型，分別舉例子說明一下。

小型：LS100，螺旋直徑100mm，螺距100mm，轉速140r/min，輸送量2.2m³/h。

中型：LS400，螺旋直徑400mm，螺距355mm，轉速71r/min，輸送量62.5m³/h。

大型：LS800，螺旋直徑800mm，螺距500mm，轉速40r/min，輸送量198.5m³/h。

特大型：LS1250，螺旋直徑1250mm，螺距630mm，轉速25r/min，輸送量381.7m³/h。

水泥螺旋輸送機作為一種高效、可靠的輸送設備，在多個行業中發揮著重要作用。它的多樣化型號和參數選擇，使其能夠適應不同的工況需求。通過正確的操作和維護，可以有效延長設備的使用壽命，提高生產效率。在未來的工業發展中，大漢水泥螺旋輸送機將繼續為物料輸送提供重要支持。希望以上參考數據能幫助到您，詳情可聯系客服！
