糧食螺旋輸送機

糧食螺旋輸送機對于衛生環境要求較高，所以一般除了電機、軸承、機架外其余為不銹鋼制成，糧食螺旋輸送機可以用來輸送玉米、稻谷、食鹽、黃豆、面粉、淀粉等粉末或顆粒狀物料。輸送方式有水平式、傾斜式和垂直式三大類型，根據輸送物料的難易程度可以選擇螺旋葉片的設計（有軸和無軸），同時可以按照輸送現場要求在糧食螺旋輸送機上安裝滑輪。

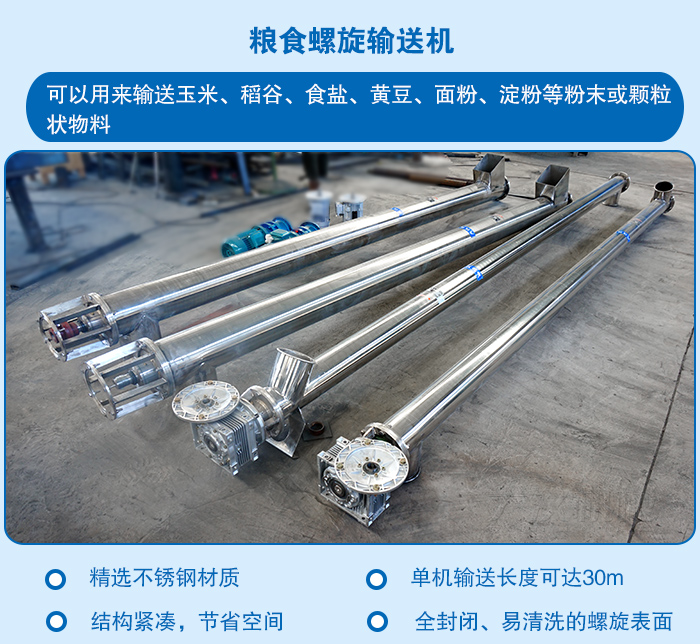

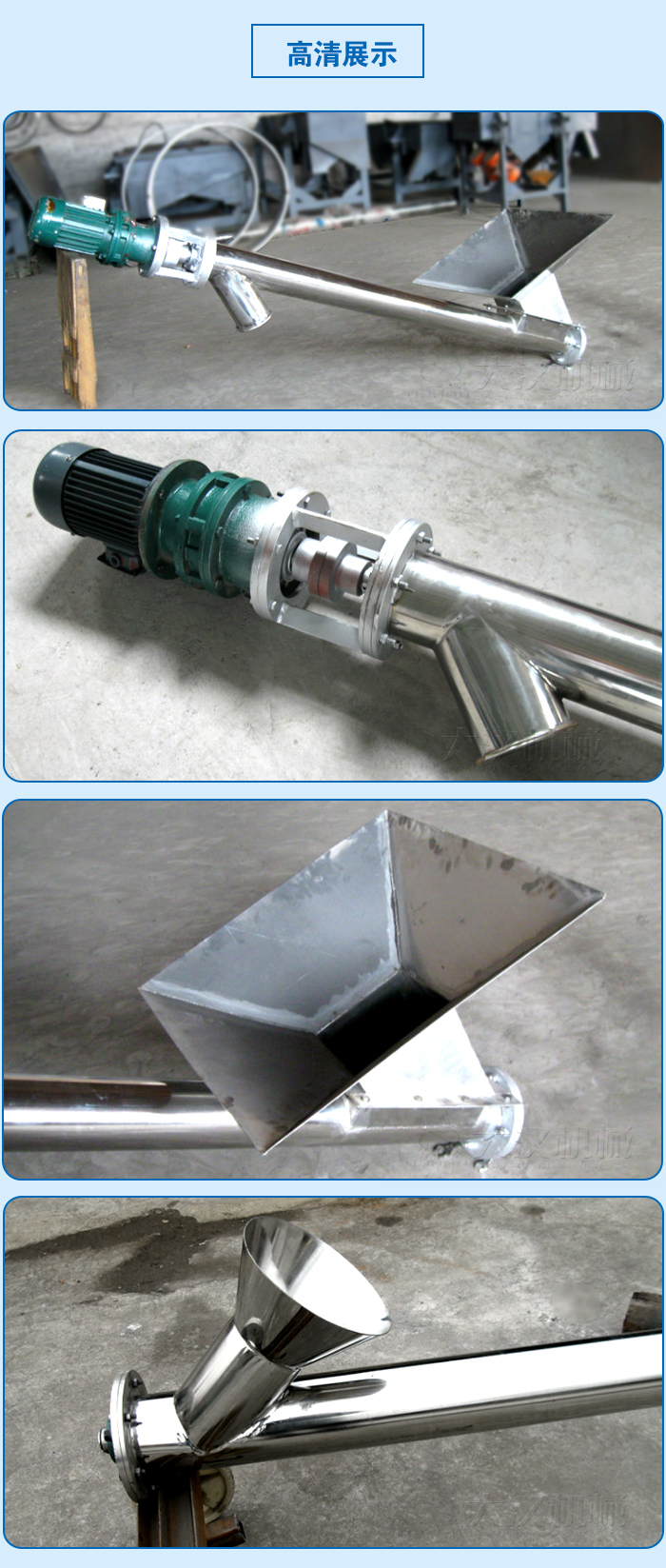

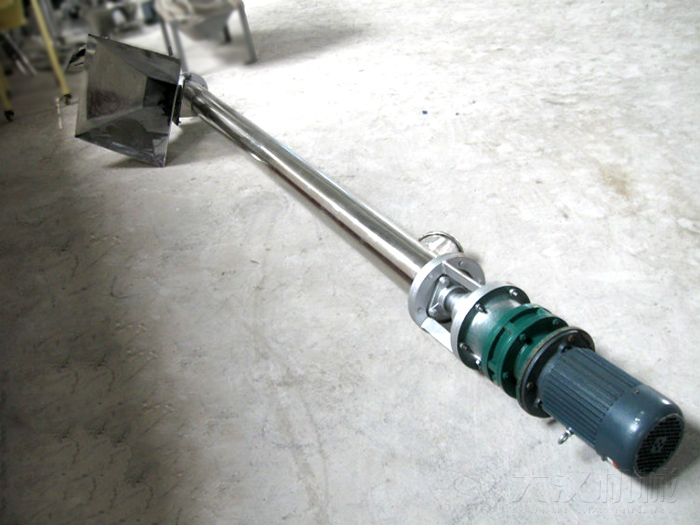

產品細節

產品特點

機身材質：精選不銹鋼材質，防腐、防銹、耐高溫。

輸送距離：單機輸送長度可達30m，分段安裝可達100m。

螺旋設計：結構緊湊，節省空間，外形美觀，操作簡便，經濟耐用。

性能好：全封閉、易清洗的螺旋表面可保證物料不受污染、不會泄漏。

進出料口：進、出料口可采用法蘭連接、布裝連接、布裝吊桿連接、萬向接口連接等多種形式。

工作原理

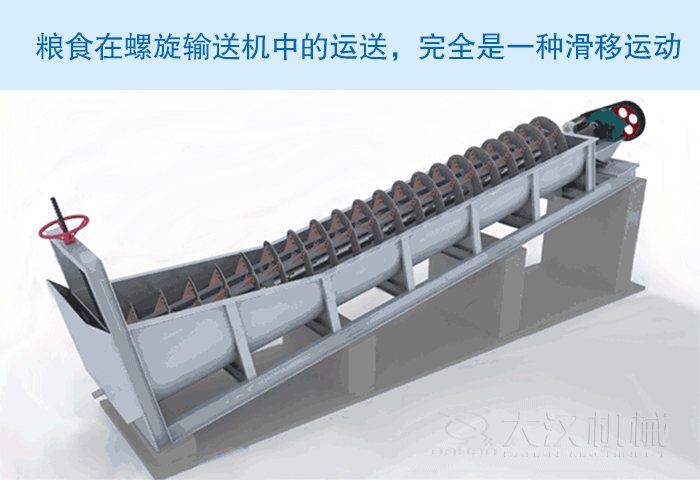

糧食螺旋輸送機是利用旋轉的螺旋葉片將糧食推移而進行輸送，使物料與螺旋葉片一起旋轉的力是物料自身重量和螺旋輸送機機殼對物料的摩擦阻力。糧食在中間軸承的運移，則是依靠后面前進著的物料的推力。所以，糧食在螺旋輸送機中的運送，完全是一種滑移運動。

技術參數

LS型	100	160	200	250	315	400	500	630	800	1000	1250
GX型			200	250	300	400	500
螺旋直徑	100	160	200	250	315	400	500	630	800	1000	1250
螺距	100	160	200	250	315	355	400	450	500	560	630
轉速（r/min）	140	120	90	90	75	75	60	60	45	35	30
輸送量QΦ=0.33（m3/h）	2.2	7.6	11	22	36.4	66.1	93.1	160	223	304	458
功率Pd 1=10m（KW）	1.1	1.5	2.2	2.4	3.2	5.1	4.1	8.6	12	16	24.4
功率Pd 1=30m（KW）	1.6	2.8	3.2	5.3	8.4	11	15.3	25.9	36	48	73.3
轉速（r/min）	120	90	75	75	60	60	45	45	35	30	20
輸送量QΦ=0.33（m3/h）	1.9	5.7	18	18	29.1	52.9	69.8	125	174	261	305
功率Pd 1=10m（KW）	1.0	1.3	2.1	2.1	2.9	4.1	4.7	6.8	9.4	14.1	16.5
功率Pd 1=30m（KW）	1.5	2.3	4.5	4.5	7	8.9	11.6	20.4	28.3	42.2	49.5
轉速（r/min）	90	75	60	60	45	45	35	35	30	20	16
輸送量QΦ=0.33（m3/h）	1.4	4.8	15	15	21.8	39.6	54.3	97	149	174	244
功率Pd 1=10m（KW）	0.9	1.2	1.9	1.9	2.5	3.4	4.3	5.4	8.1	9.5	13.3
功率Pd 1=30m（KW）	1.2	2.2	3.8	3.8	5.4	6.8	9.2	16	24.4	28.6	39.9
轉速（r/min）	75	60	45	45	35	35	30	30	20	16	13
輸送量QΦ=0.33（m3/h）	1.2	3.8	11	11	17	31.7	46.5	73.0	99.3	139	199
功率Pd 1=10m（KW）	0.75	1.1	1.6	1.6	2.1	3.1	3.7	4.6	5.7	7.7	11
功率Pd 1=30m（KW）	1.1	1.8	3.4	3.4	4.4	5.6	8	14	16.7	23.2	33

適用范圍

糧食螺旋輸送機可以用來輸送玉米、稻谷、食鹽、葡萄干、大豆、黃豆、面粉、淀粉等粉末或顆粒狀物料。

產品結構

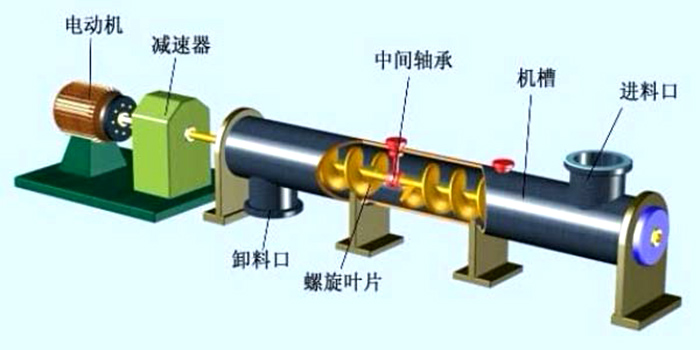

糧食螺旋輸送機主要由驅動裝置、頭部裝配、機殼、螺旋體、槽體襯板、進料口、出料口、機蓋（需要時）、底座等組成。

驅動裝置：采用擺線針輪輪減速機或軸裝式硬齒面齒輪減速機，設計時應盡可能將驅動裝置設在出料口端，使螺旋體在運轉時處在受拉狀態。

頭部裝配：有推力軸承，可承受輸送物料時產生的軸向力。

機殼：機殼為U型或O型，上部加防雨型機蓋，材質有不銹鋼或碳鋼或玻璃鋼。

螺旋體：材質為不銹鋼或碳鋼。

槽體襯板：材質為耐磨的塑料板或橡膠板或鑄石板等。

進、出料口：有方形和圓形兩種，一般進、出料口形式由用戶決定。

維護管理

應定時向軸承、齒輪和鏈條等傳動件加潤滑油。

箱送機停用后，應檢查螺旋葉片磨損情況，磨損嚴重時補焊。

輸送量不可過載，否則物料排不出，引起螺旋軸彎曲和箱體漲壞。

輸送的介質沮度較高時，應注意箱體的伸縮變化是否自由而無卡著的地方，若有抓緊解決。

輸送機在運轉中，發出的噪聲刺耳時，應打蓋檢查，排除故障。
