NE板鏈提升機的規格型號和具體尺寸參數介紹

發布時間：2023-06-30 09:14:51 作 者：袁封雪

NE型板鏈斗提機是TB型垂直斗式提升機的升級版，其采用先進的板鏈技術使輸送提升更加，且能耗低，使用壽命長?？湛诎自挍]有實際意義，下面我們給出NE型板鏈斗提機的規格型號和具體尺寸參數，用事實說話。

一、NE型板鏈斗提機規格型號

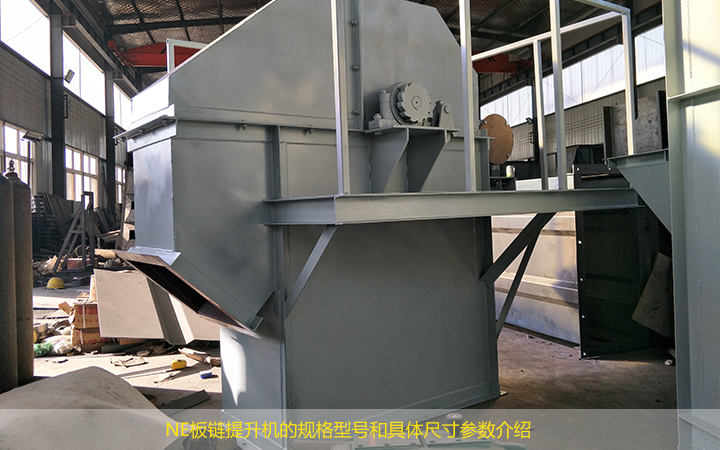

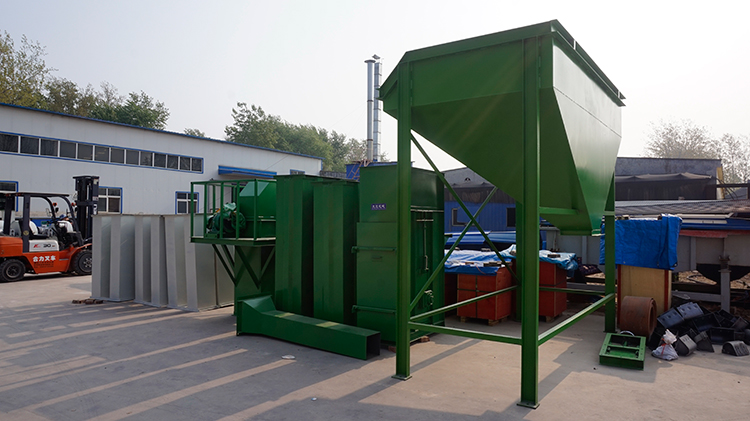

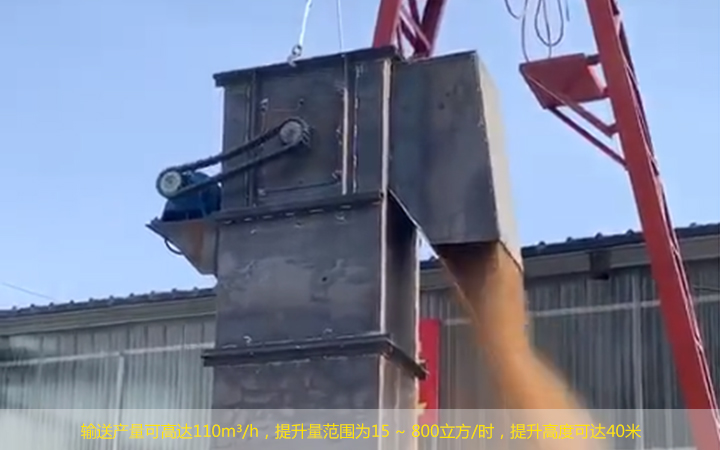

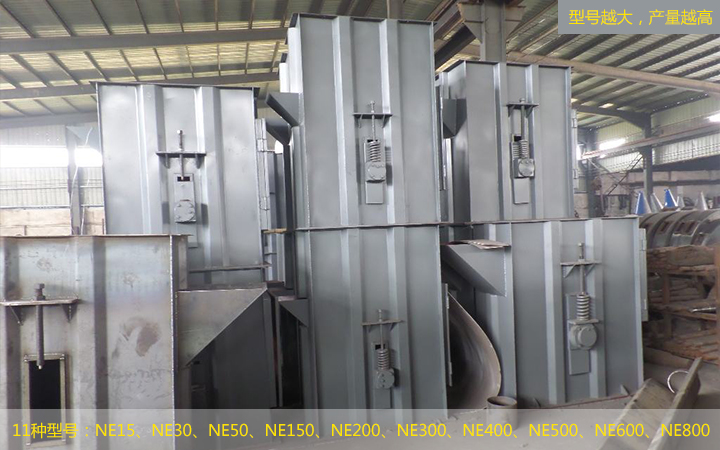

Ne板鏈提升機共有11種型號：NE15、NE30、NE50、NE150、NE200、NE300、NE400、NE500、NE600、NE800。型號越大，代表的輸送產量約高。其輸送產量可高達110m³/h，提升量范圍為15 ~ 800立方/時，提升高度可達40米?？蛻艨筛鶕?jù)自己實際需要輸送提升物料量來決定選擇何種型號的Ne板鏈提升機。

以下是Ne板鏈提升機的技術參數表：

型號	提升能力 （m³/h）	斗速（m/s）	主軸轉數（n/min）	料 斗			鏈條節距  (mm)	運行部件重量(Kg/m)	物料塊度
				容積  （L）	斗寬  (mm)	斗距  (mm)
									允許所占百分比%
									10	25	50	75	100
NE15	15	約0.5	16.54	2.5	250	203.2	101.6	27.5	65	50	40	30	25
NE30	30	約0.5	16.54	7.8	300	304.8	152.4	35	90	75	58	47	40
NE50	60	約0.5	16.54	15.7	300	304.8	152.4	64	90	75	58	47	40
NE100	110	約0.5	14.13	35	400	400	200	89	130	105	80	65	55
NE150	170	約0.5	14.13	52.2	600	400	200	112.5	130	105	80	65	55
NE200	210	約0.5	10.9	84.6	600	500	250	134	170	135	100	85	70
NE300	320	約0.5	10.9	127.5	700	500	250	188	170	135	100	85	70
NE400	380	約0.5	8.3	182.5	700	600	300	205	205	165	125	105	90
NE500	470	約0.5	7.1	260.9	700	700	350	223	240	190	145	120	100
NE600	600	約0.5	7.1	330.2	800	700	350	350	240	190	145	120	100
NE800	800	約0.5	6.2	501.8	800	800	400	313	270	220	165	135	110

二、NE型板鏈斗提機尺寸

Ne板鏈提升機分為到單排鏈和雙排鏈，NE30及以下采用單排鏈，NE50及以上采用雙排鏈，NE30和NE50節距一樣，但是外觀不一樣,NE50的箱體要長一些。其主要有：內外鏈板、滾子、套筒、銷軸、銷釘?shù)扰浼?。板鏈外板的六孔板?duì)應料斗的安裝尺寸。

以下是NE型板鏈斗提機尺寸表：

斗提機型號		TD100	TD160	TD250	TD315	TD400	TD500
輪廓高度L		C＋1100	C＋1363	C＋1535	C＋1640	C＋1790	C＋1865
整機結構	H H4 S	C-820 600 200	C-930 700 250	C-1250 800 250	C-1245 850 250	C-1500 950 250	C-1700 900 250
料斗	t b	200 100	350/280 160	450/360 250	500/400 315	560/480 400	625/500 500
地腳孔	a3 b3 n3 d3	200 310 8 Φ18	250 400 8 Φ18	300 538 8 Φ18	300 648 8 Φ18	400 768 8 Φ22	400 900 8 Φ22
上、下部機殼及外形輪廓	H3 H6 A2 A6 A7 B2 B4 B5	970 1210 692 776 1050 220 370 330	1185 1500 985 996 1235 295 461 475	1320 1800 1175 1266 1600 394 596 610	1488 1800 1200 1266 1700 440 706 710	1500 2000 1350 1558 1980 535 828 835	1655 2300 1410 1610 2200 605 980 1000
中部機殼	A4 A5 B3	776 805 390	982 1021 525	1152 1302 682	1254 1400 794	1548 1580 920	1570 1630 1040
卸料口	H1 A3 a1 a2 a3 b1 b2 b3 n1 d1	520 438 334 120 390 224 95 280 12 Φ12	630 548 365 150 431 315 150 381 12 Φ12	750 713 600 200 676 450 200 526 12 Φ12	795 763 560 230 638 560 230 638 12 Φ12	850 824 670 295 758 670 295 758 12 Φ14	1000 885 700 355 880 780 300 800 12 Φ18
